Mitä rooleja hehkutusprosessilla on?

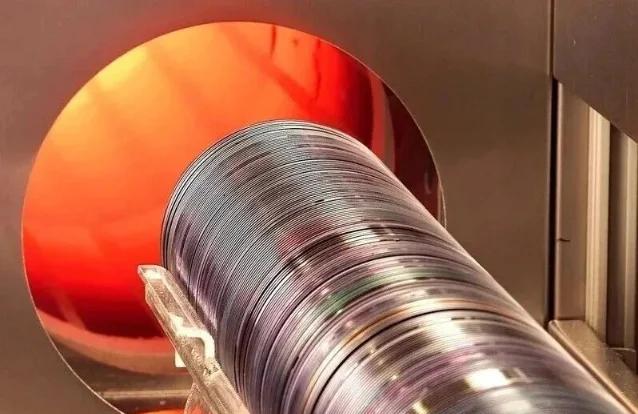

Kiekkojen valmistuksessa hehkutuskäsittely on välttämätön käsittelyvaihe. Hehkutus on pohjimmiltaan kontrolloitu lämpökäsittelyprosessi, jossa piikiekkoja kuumennetaan tiettyyn lämpötilaan (tyypillisesti välillä 600 °C - 1200 °C), pidetään niitä tietyn ajan ja jäähdytetään sopivalla nopeudella. Se ei muuta kiekkojen makroskooppista muotoa, vaan korjaa ja optimoi niiden sisäisiä mikrorakenteita.

Hehkutuksen toiminnot

Lämmitys- ja jäähdytysprofiileja tarkasti säätämällä hehkutusprosessi voi aktivoida seostusatomeja, korjata hilavaurioita, lievittää sisäistä jännitystä ja parantaa kiekkojen sähköistä luotettavuutta. Nämä kriittiset suorituskyvyn parannukset luovat vankan perustan myöhemmälle kiekkojen käsittelylle, ja ne ovat keskeinen edellytys loppukäyttöön tarkoitettujen puolijohdelaitteiden pitkän aikavälin vakaan toiminnan varmistamiseksi suuritehoisissa ja korkean integroinnin skenaarioissa.

1. Lisäaineatomien aktivointi

Ioni-istuttamisen aikana korkeaenergiset lisäaineatomit (esim. boori, fosfori, arseeni) ajetaan piihilaan luotien tavoin. Useimmat atomit jäävät loukkuun interstitiaalisiin paikkoihin tai satunnaisiin paikkoihin sähköisesti inaktiivisessa tilassa, eivätkä pysty syöttämään vapaita elektroneja tai reikiä, eivätkä siten pysty muokkaamaan piin johtavuutta. Hehkutus tuottaa riittävästi lämpöenergiaa, jotta nämä interstitiaaliset atomit voivat siirtyä, miehittää implantaatiovaurion aiheuttamia vapaita hilapaikkoja ja integroitua kidehilaan. Tätä prosessia kutsutaan korvausaktivaatioksi. Vain aktivoidut seostusaineet tuottavat vapaita varauksenkantajia muodostamaan PN-liitoksia tai johtavia kanavia. Ilman hehkutusta istutetut epäpuhtaudet ovat vain fyysisesti piin sisällä, ja niillä on mitätön vaikutus sähköiseen suorituskykyyn.

2. Hilavaurion korjaus

Suurienerginen ioni-istutus syrjäyttää piiatomeja hilapaikoista, jolloin kiekon pinnalle syntyy lukuisia tyhjiä paikkoja, välimuotoja ja jopa useista kymmeniin nanometriin paksuinen amorfinen kerros. Tällaiset vialliset hilat kärsivät alhaisesta kantoaallon liikkuvuudesta ja vakavasta vuotovirrasta. Hehkutuksen aikana lämpöenergia laukaisee värähtelyn, diffuusion ja piiatomien uudelleenjärjestelyn. Amorfiset alueet kiteytyvät uudelleen kiinteän faasin epitaksian avulla lähes täydellisten yksikiderakenteiden palauttamiseksi, mikä on analogista kraatterikuoppaisen tien pinnoittamiselle tasaisuuden ja rakenteellisen eheyden palauttamiseksi.

3. Sisäisen stressin lievitys

Lämpö- ja mekaaninen rasitus kerääntyy piikiekoihin korkean lämpötilan hapettumisen, ohutkalvosaostumisen ja nopean lämpötilasyklin aikana. Helpottamaton stressi aiheuttaa kiekon taipumista, liukastumista, epäonnistunutta litografiatarkennusta tai jopa laitteen murtumaa. Hyvin suunniteltujen lämpötilaprofiilien ansiosta hehkutus rentouttaa hilan atomeja ja vapauttaa tasaisesti jäännösjännitystä.

4. Sähköisen luotettavuuden parantaminen Tietyt valmistusvaiheet tuovat sisään syvän tason epäpuhtauksia, kuten raskasmetalleja (rauta, kupari), jotka muodostavat rekombinaatiokeskuksia kaistavälissä, mikä lyhentää merkittävästi vähemmistökantoaallon käyttöikää ja lisää vuotovirtaa. Korkean lämpötilan hehkutus ajaa nämä epäpuhtaudet diffundoitumaan sisäänpäin ja vangittumaan pintaan imeytyviin kerroksiin, puhdistaen aktiiviset alueet. Tämä vaihe on erityisen kriittinen vuotoherkille laitteille, kuten aurinkokennoille ja ilmaisimille.
