Miksi tarkennusrengas on välttämätön etsauslaitteisiin?

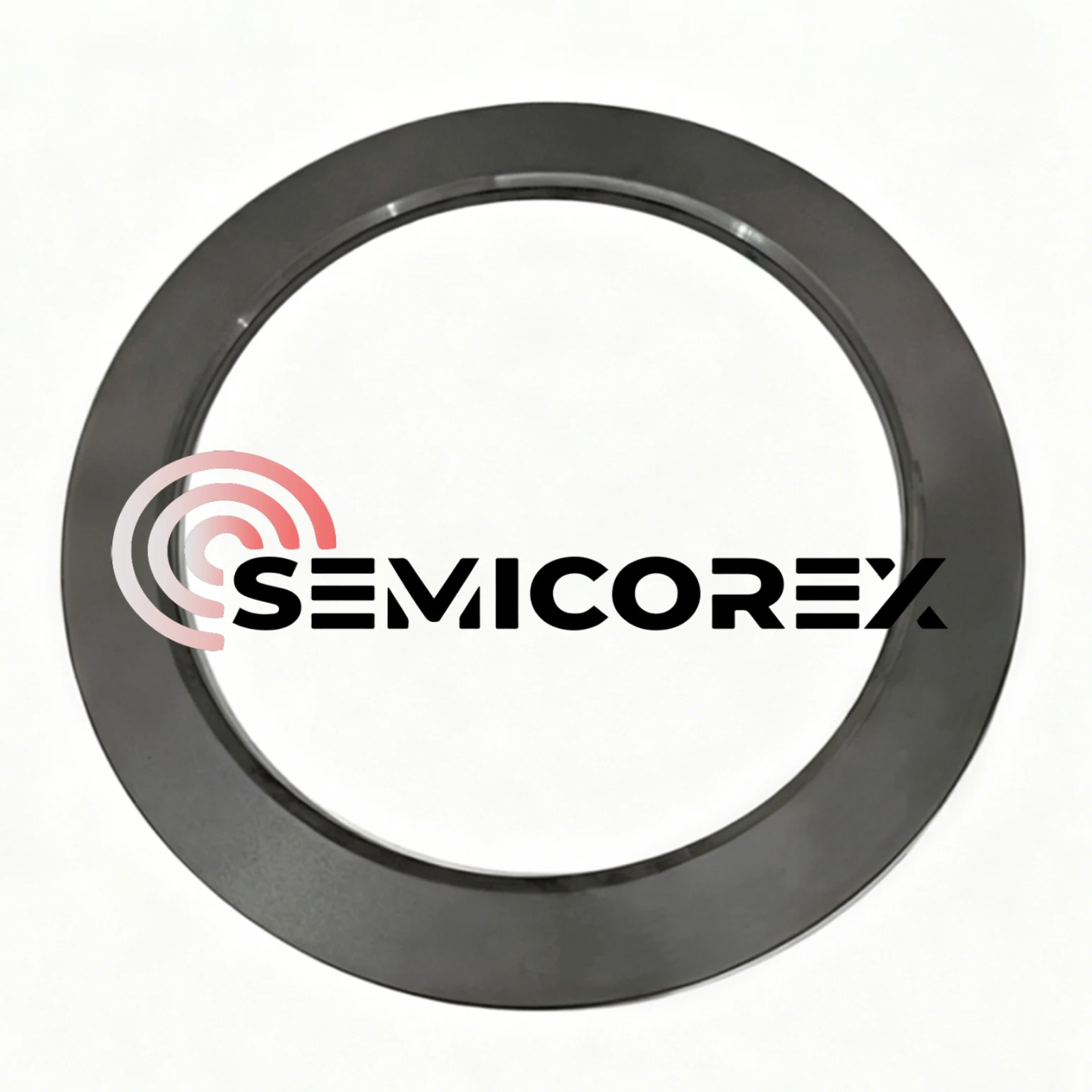

Tarkennusrengas, jota kutsutaan myös kompensointirenkaaksi tai rajoitusrenkaaksi, on etsauslaitteiden, erityisesti plasmakuivaetsauslaitteiden, välttämätön osa. Nanomittakaavan tarkkuusetsausprosessit nykyaikaisessa puolijohdevalmistuksessa ei olisi saavutettavissa ilman sitä. Tarkennusrenkaan käyttö varmistaa etsauksen tasaisuuden, takaa kiekon pinnan etsausnopeuden, suojaa etsauslaitteiston ydinlaitteistoa ja parantaa lopulta puolijohdelaitteen tuottoa ja alentaa tuotantokustannuksia.

Tarkennusrenkaan ydintoiminnot

1. Optimoi reunan sähkökentän ja plasman jakautumisen

Ilman atarkennusrengas, sähkökenttäviivat kiekon reunassa taipuvat voimakkaasti ja poikkeavat toisistaan, mikä johtaa reunavaikutukseen. Tämä aiheuttaa merkittäviä eroja plasman tiheydessä ja ionien pommitusenergiassa kiekon reunan ja keskialueen välillä. Tarkennusrengas on järjestetty kiekon ympärille nostamaan tehokkaasti kiekon fyysistä ja sähköistä rajaa ja muokkaamaan plasman reunajakaumaa. Se tasoittaa sähkökentän profiilia kiekon reunassa, aivan kuin muuttaisi "jyrkän kallion" "loivaksi rinteeksi". Tämä parannus luo tasaisemman plasmavaipan kiekon reunaan ohjaten ioneja pommittamaan koko kiekon pintaa pystysuoremmassa ja yhdenmukaisemmassa kulmassa, mukaan lukien uloimmat suulakkeet.

2. Suojaa sähköstaattista istukkaa (ESC) ja toimii prosessikammiokomponenttina

Plasmaympäristöt ovat erittäin syövyttäviä. Ilman suojausta tarkennusrenkaalta korkeaenerginen plasma pommittaisi ja syövyttäisi sähköstaattisen istukan (ESC), joka pitää kiekon. Koska ESC:t valmistetaan tyypillisesti kalliista materiaaleista, kuten alumiinioksidikeraamista, niiden vaihtokustannukset ovat erittäin korkeat. Vaihdettavana kulutusosana oleva tarkennusrengas toimii uhrautuvana komponenttina kriittisempien laiteosien suojaamiseksi ja niihin liittyvien kustannusten vähentämiseksi. Tarkennusrenkaat on yleensä valmistettu piistä, kvartsista, piikarbidista ja muista prosessiin sopivista materiaaleista. Sen eroosiosta syntyvillä hiukkasilla on paljon pienempi vaikutus prosessiin kuin kuluneiden ESC-materiaalien vapauttamilla metallisilla epäpuhtauksilla (esim. alumiinilla, natriumilla). Tämä vähentää tehokkaasti kammion ja kiekkojen saastumisen riskiä hiukkasten tai reaktion sivutuotteiden aiheuttamana, mikä minimoi tuoteviat.

3. Kompensoi kiekon paksuuden vaihtelut

Tarkennusrenkaan yläpinta on tyypillisesti suunniteltu siten, että se on tasainen kiekon yläpinnan kanssa. Tämä varmistaa tasaisen etäisyyden ylemmästä elektrodista sekä kiekon pintaan että tarkennusrenkaan pintaan, mikä auttaa muodostamaan yhtenäisen sähkökentän koko alueelle ja välttämään korkeuserojen aiheuttaman sähkökentän vääristymisen.

Tarkennusrengas etsautuu vähitellen ohuemmaksi plasmalla käsittelyn aikana. Ohentunut tarkennusrengas aiheuttaa prosessin ajautumista: tarkennusrenkaan korkeuden pienentyessä eroosion seurauksena sen kyky rajata reunasähkökenttää heikkenee ja prosessin suorituskyky kiekon reunalla (esim. etsausnopeus, profiili) muuttuu vähitellen. Tästä syystä tarkennusrengas on vaihdettava säännöllisesti prosessin suorituskyvyn (esim. kertyneiden RF-tuntien) perusteella.

Erilaisissa etsausprosesseissa (piietsaus, oksidietsaus, metallietsaus) voidaan käyttää eri materiaaleista valmistettuja tarkennusrenkaita (esim. yksikiteinen pii, kvartsi,piikarbidi, keramiikka) vastaamaan etsausnopeuksia ja minimoimaan kontaminaatiota. Joissakin edistyneissä työkaluissa Advanced Process Control (APC) -ohjelmisto seuraa tarkennusrenkaan käyttöaikaa ja voi kompensoida eroosion vaikutuksia hienosäätämällä prosessiparametreja (esim. tehoa, painetta), mikä pidentää käyttöikää säilyttäen samalla prosessin vakauden.
