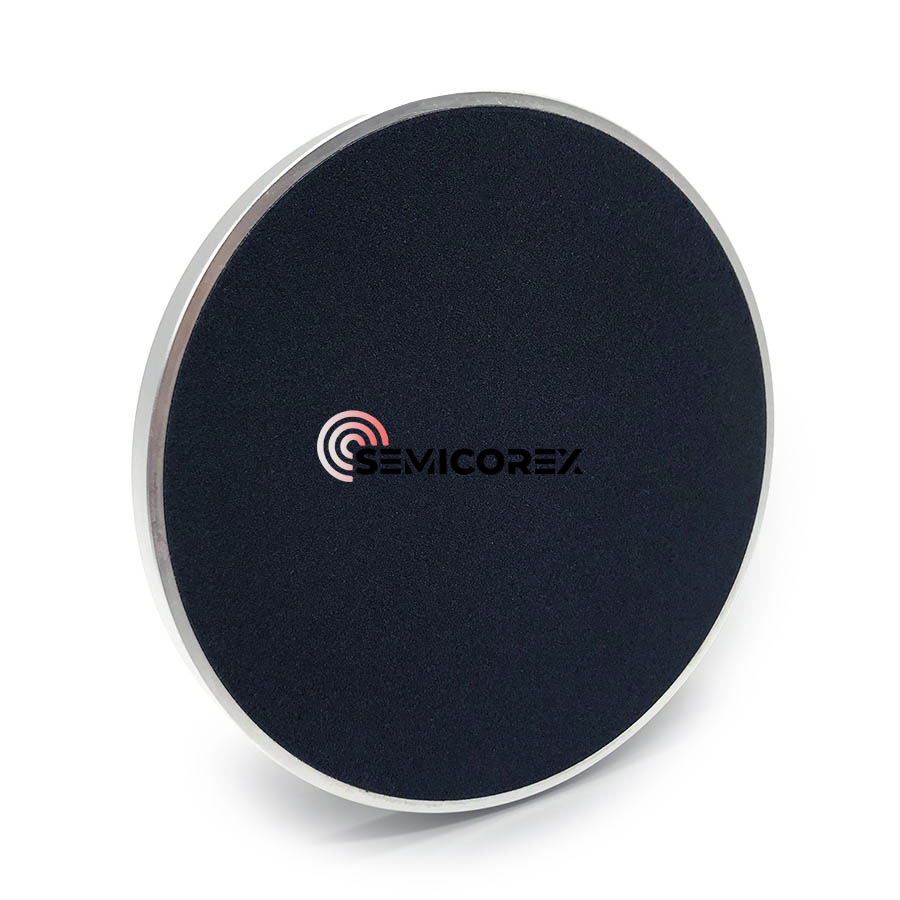

Keraamiset tyhjiöistukat

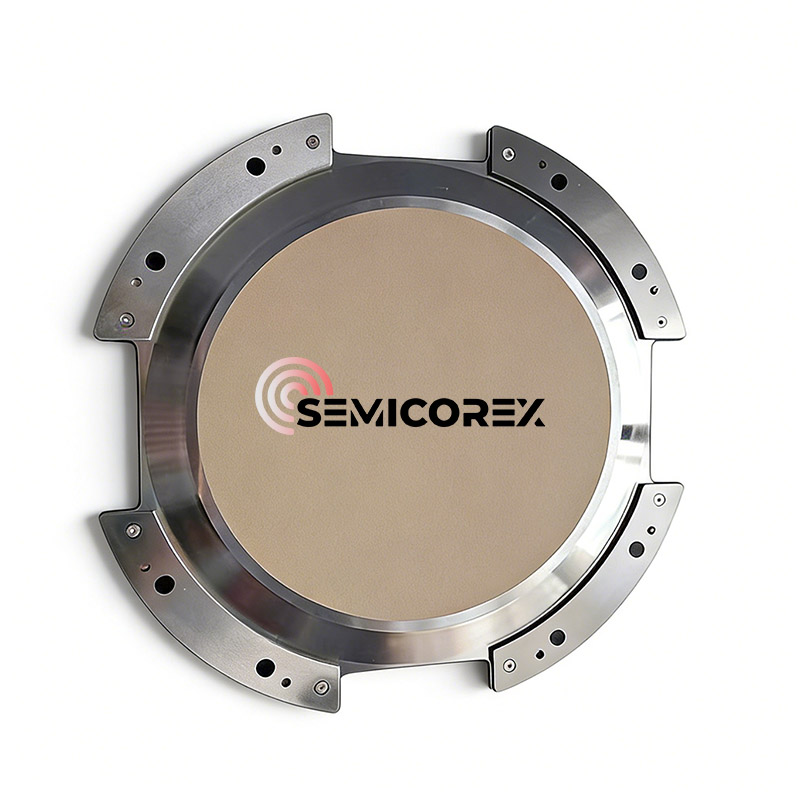

Keraamiset tyhjiöistukatovat työkaluja, joita käytetään puolijohdekiekkojen kiinnittämiseen ja kantamiseen puolijohdekiekkojen valmistuksessa. Niissä on korkea tasaisuus ja yhdensuuntaisuus, tiheä ja tasainen rakenne, korkea lujuus, hyvä ilmanläpäisevyys, tasainen adsorptiovoima ja helppo leikata. Ne soveltuvat prosesseihin, kuten harvennukseen, leikkaamiseen, hiontaan, puhdistukseen ja prosessointiin puolijohdekiekkojen valmistuksessa, ja ne ratkaisevat tehokkaasti monia ongelmia, kuten kiekkojen jälkiä, sirun sähköstaattista hajoamista ja hiukkaskontaminaatiota. Käytännön sovelluksissa ne saavuttavat puolijohdekiekkojen erittäin korkean käsittelylaadun.

Keraamisen tyhjiöistukan rooli

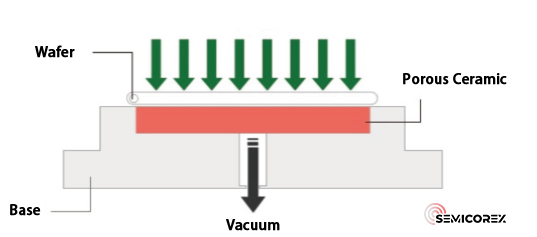

A keraaminen tyhjiöistukkaon erittäin tarkka prosessivalaisin, joka perustuu tyhjiöadsorption periaatteeseen. Se on pääasiassa valmistettu edistyneistä keraamisista materiaaleista, kuten alumiinioksidista, alumiininitridistä tai piikarbidista. Adsorptiopinnalla olevien tarkasti koneistettujen tyhjökanavien tai huokoisten rakenteiden kautta se yhdistyy ulkoiseen tyhjiöjärjestelmään yhtenäisen alipainekentän muodostamiseksi.

Huippuluokan valmistuksessa, kuten puolijohteissa ja näyttöpaneeleissa, keraamisten tyhjiöistukkaiden ydinarvo on niiden kyky eliminoida perinteiset mekaaniset kiinnitysmenetelmät. Käyttämällä vain tasaisesti jakautunutta adsorptiovoimaa ne voivat pitää erittäin ohuet ja erittäin hauraat kiekot tai lasisubstraatit tukevasti kiinni ilman kosketusta tai hiukkaskontaminaatiota koko prosessin ajan. Samanaikaisesti nanomittakaavan pinnan tasaisuuden, erittäin suuren jäykkyyden ja erinomaisen lämpökemiallisen stabiiliuden ansiosta se voi tarjota lähes täydellisen paikannusvertailupinnan työkappaleelle ankarissa prosessiympäristöissä, mikä varmistaa kriittisten prosessien, kuten fotolitografian, tarkastuksen ja hiontaan, tarkkuuden ja tuoton.

Miksi keramiikka

Huippuluokan valmistusskenaarioissa istukat eivät ole vain "adsorptiotyökaluja", vaan pikemminkin tärkeitä kiinnikkeitä, jotka määrittävät suoraan prosessin vakauden ja tuotteen tuoton. Lukuisten materiaalien joukossa keraamiset materiaalit ovat laajalti valittuja, mikä heijastaa tarkasti sitä, kuinka edistyneet keraamiset materiaalit järjestelmällisesti käsittelevät alan kipupisteitä. Teknisestä näkökulmasta tämä voidaan tiivistää "neljäksi korkeaksi" vaatimukseksi:

(1) Suuri tasaisuus ja korkea jäykkyys

Puolijohteiden ja näyttöjen valmistusprosesseissa käsiteltävät ja prosessoitavat piikiekot ja lasisubstraatit ovat usein erittäin ohuita, jopa kymmeniä mikrometrejä. Tällaisissa mittakaavassa mikä tahansa pieni taivutus, tärinä tai epätasainen paikallinen jännitys voi johtaa kiekon rikkoutumiseen, vääntymiseen tai jopa suoraan vaikuttaa kriittisten prosessien, kuten fotolitografian, kohdistustarkkuuteen.

Kehittyneillä keraamisilla materiaaleilla (kuten alumiinioksidilla ja piikarbidilla) voidaan saavuttaa alle mikrometrin tai jopa nanometrin tasoisuus tarkan sintrauksen ja erittäin tarkkojen hionta- ja kiillotusprosessien avulla. Samanaikaisesti niiden korkea kimmomoduuli antaa istukan erittäin suuren rakenteellisen jäykkyyden, mikä varmistaa lähes muodonmuutoksen alipaineadsorption aikana, mikä tarjoaa prosessille ehdottoman vakaan vertailutason.

(2) Korkea puhtaus ja kemiallinen inertiteetti

Puolijohdevalmistuspajoilla on erittäin tiukat puhtausvaatimukset. Prosessilaitteiden tulee olla puhtaita hiukkaskontaminaation lisäksi myös estettävä metalli-ionien vapautuminen ja kestettävä toistuva altistuminen erilaisille puhdistuskemikaaleille.

Keramiikka epäorgaanisena ei-metallisena materiaalina on tiheä ja sileä pinta, mikä tekee niistä vähemmän alttiita hiukkasten muodostumiselle. Lisäksi ne ovat ei-magneettisia, eivät sisällä liikkuvia metallielementtejä ja niillä on erittäin korkea kemiallinen stabiilisuus. Ne säilyttävät vakaan suorituskyvyn vahvoissa hapoissa, vahvoissa emäksissä ja orgaanisten liuottimien ympäristöissä, mikä tekee niistä ihanteellisia pitkäaikaiseen käyttöön korkean tason puhdastilaprosesseissa.

(3) Korkea kestävyys ja pitkäaikainen vakaus

Automaattisilla tuotantolinjoilla, jotka toimivat 24/7, keraamisten istukkaiden on kestettävä tuhansia adsorptio- ja vapautussyklejä ja kestettävä pitkäaikaisia ​​lämpötilanvaihteluita ja jopa korkeita lämpötiloja. Tämä asettaa erittäin korkeat vaatimukset materiaalin kulutuskestävyydelle, väsymiskestävyydelle ja lämpöstabiiliudelle.

Metalleihin tai polymeereihin verrattuna keramiikassa on korkeampi kovuus ja kulutuskestävyys, ja niiden lämpölaajenemiskäyttäytyminen on vakaata, mikä tekee niistä vähemmän alttiita virumiselle tai suorituskyvyn heikkenemiselle. Sen käyttöikä on tyypillisesti huomattavasti pidempi kuin perinteisten materiaaliistukkaiden, ja sen huolto- ja vaihtotiheys on pienempi, mikä tekee siitä taloudellisemman elinkaaren kokonaiskustannusten kannalta.

(4) Erittäin integroitu toiminnallinen suunnittelu

Edistyneemmissä puolijohdeprosesseissa keraamisten istukkaiden toiminta ei rajoitu enää tyhjiöadsorptioon. Esimerkiksi tyhjiökammioissa, joita käytetään kuivaetsaukseen ja ohutkalvopinnoitukseen (CVD/PVD), perinteiset tyhjiöadsorptioreiät voivat häiritä ilmakehää ja paineen jakautumista kammion sisällä.

Tässä vaiheessa "sähköstaattisesta istukasta (ESC)" tulee keskeinen ratkaisu. ESC:t hyödyntävät keraamisen dielektrisen kerroksen generoimaa sähköstaattista voimaa käytetyn sähkökentän alla kiekkojen adsorboimiseksi. Tämä ei vain välttää tyhjiöreikien häiriöitä prosessiympäristössä, vaan myös integroi lämmittimet ja jäähdytyskanavat istukan sisään, mikä mahdollistaa kiekon tarkan lämpötilan hallinnan (alhaisista lämpötiloista yli 500 °C:een), mikä on tärkeä perusta edistyneiden prosessien onnistuneelle toteuttamiselle.

Sovellusskenaario

Keraamiset istukat ovat laajalti käytössä huippuluokan valmistusaloilla, kuten puolijohteissa, näyttöpaneeleissa, aurinkosähköissä ja tarkkuusoptiikassa.

Puolijohdeprosesseissa ne toimivat ratkaisevana alustana fotolitografialle, etsaukselle, kiillotukselle ja tarkastukselle. Näyttöpaneeliteollisuudessa ne tarjoavat vakaan tuen ja kuljetuksen suurikokoisille, erittäin ohuille lasisubstraateille. Aurinkosähkökennojen tuotannossa ne varmistavat ohuiden, särkyvien piikiekkojen turvallisen käsittelyn leikkauksen ja testauksen aikana.

Niiden ydinarvo on tarkkuuskiinnitysratkaisu erittäin ohuille, erittäin litteille ja erittäin hauraille työkappaleille ilman mekaanista rasitusta tai hiukkaskontaminaatiota, mikä muodostaa kulmakiven korkean tuoton ja tehokkuuden varmistamiselle nykyaikaisessa tarkkuusvalmistuksessa.
