Ja substraatit

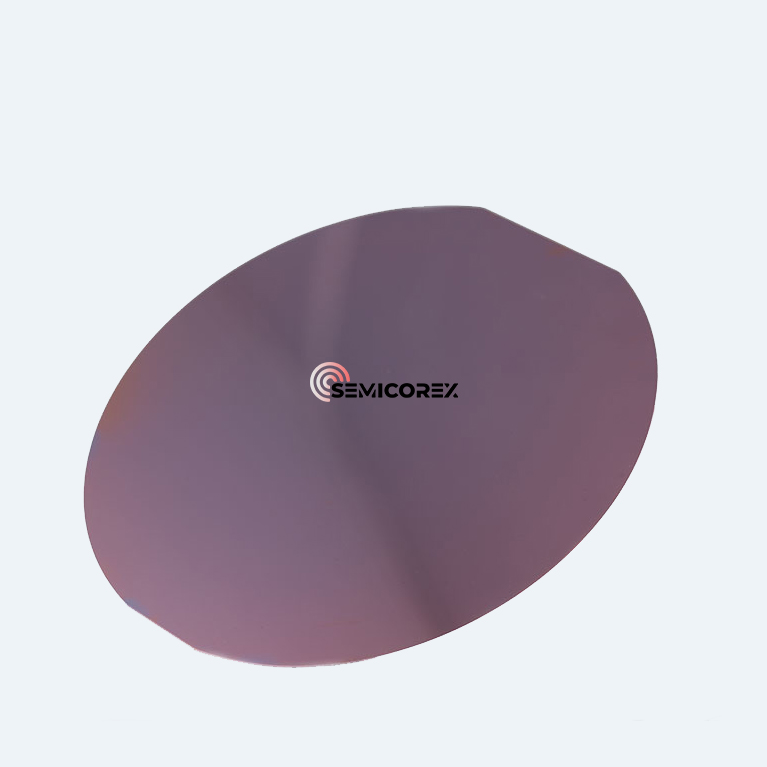

Semicorex Si Substrate on kriittinen komponentti puolijohdelaitteiden, aurinkokennojen ja erilaisten elektronisten komponenttien valmistuksessa. Piin erinomaiset puolijohdeominaisuudet yhdistettynä sen lämpö- ja mekaaniseen stabiilisuuteen tekevät siitä elektroniikassa yleisimmin käytetyn substraattimateriaalin. Sovelluksissa, jotka kattavat laajan valikoiman teknologioita – kuten integroidut piirit, aurinkosähkö ja teholaitteet – Si-substraatilla on keskeinen rooli puolijohdelaitteiden suorituskyvyssä, tehokkuudessa ja luotettavuudessa. Si-substraattimme on suunniteltu täyttämään nykyaikaisen elektroniikan tiukat vaatimukset ja tarjoamaan optimaalisen perustan edistyneille puolijohdeteknologian sovelluksille.

Ominaisuudet ja tekniset tiedot

Erittäin puhdas materiaali:Si-substraatimme on valmistettu erittäin puhtaasta piistä, mikä varmistaa mahdollisimman vähän epäpuhtauksia, jotka voivat vaikuttaa sähköisiin ominaisuuksiin. Tämä erittäin puhdas materiaali tarjoaa erinomaisen lämmönjohtavuuden ja minimoi ei-toivotut elektroniset häiriöt, mikä on ratkaisevan tärkeää korkean suorituskyvyn sovelluksissa.

Optimoitu kristallisuuntaus:Si-substraattia on saatavana useissa eri kidesuuntauksissa, mukaan lukien (100), (110) ja (111), joista jokainen sopii eri sovelluksiin. Esimerkiksi (100)-suuntaa käytetään laajalti CMOS-valmistuksessa, kun taas (111) on usein parempi suuritehoisissa sovelluksissa. Tämän valinnan avulla käyttäjät voivat räätälöidä alustan tiettyjen laitevaatimusten mukaan.

Pinnan laatu ja tasoisuus:Sileän, virheetön pinnan saavuttaminen on välttämätöntä laitteen optimaalisen suorituskyvyn kannalta. Si-alustamme ovat tarkasti kiillotettuja ja käsiteltyjä alhaisen pinnan karheuden ja korkean tasomaisuuden takaamiseksi. Nämä ominaisuudet edistävät tehokasta epitaksiaalista kerrostumista ja minimoivat myöhempien kerrosten viat.

Lämpöstabiilisuus:Piin lämpöominaisuudet tekevät siitä sopivan laitteisiin, jotka vaativat luotettavaa suorituskykyä eri lämpötiloissa. Si-substraattimme säilyttää vakauden korkeissa lämpötiloissa tapahtuvissa prosesseissa, kuten hapettumisessa ja diffuusiossa, varmistaen, että se kestää monimutkaisen puolijohteiden valmistuksen vaatimukset.

Räätälöintivaihtoehdot:Tarjoamme Si-substraatteja eri paksuuksilla, halkaisijoilla ja seostustasoilla. Räätälöintivaihtoehtojen avulla valmistajat voivat optimoida alustan tiettyjen sähköisten ominaisuuksien, kuten resistiivisyyden ja kantoaallon pitoisuuden, mukaan, jotka ovat kriittisiä elektronisten laitteiden suorituskyvyn virittämisessä.

Sovellukset

Integroidut piirit (IC:t):Si-substraatti on IC-valmistuksen perusmateriaali, joka tarjoaa vakaan ja yhtenäisen perustan laitteille, kuten prosessoreille, muistisiruille ja antureille. Sen erinomaiset elektroniset ominaisuudet mahdollistavat laitteen parametrien tarkan hallinnan, mikä on välttämätöntä nykyaikaisten IC-piirien transistorien tiheälle pakkaukselle.

Virtalaitteet:Si-substraatteja käytetään usein tehopuolijohdelaitteessa, kuten MOSFET:issä ja IGBT:issä, joissa korkea lämmönjohtavuus ja mekaaninen lujuus ovat välttämättömiä. Teholaitteet vaativat substraatteja, jotka kestävät suuria jännitteitä ja virtoja, ja Si-alustamme tarjoavat poikkeuksellisen suorituskyvyn näissä vaativissa ympäristöissä.

Aurinkosähkökennot:Pii on aurinkokennoissa yleisimmin käytetty materiaali, koska se muuttaa auringonvalon tehokkaasti sähköksi. Si-substraatimme tarjoavat erittäin puhtaan ja vakaan pohjan, jota tarvitaan aurinkokennosovelluksiin, mikä mahdollistaa tehokkaan valon absorption ja suuren energiantuoton, mikä myötävaikuttaa uusiutuvan energian tuotantoon.

Mikroelektromekaaniset järjestelmät (MEMS):MEMS-laitteet luottavat usein Si-substraatteihin niiden vakauden, helppouden mikrokoneistuksen ja yhteensopivuuden vuoksi tavanomaisten puolijohdeprosessien kanssa. Antureiden, toimilaitteiden ja mikrofluidisten laitteiden sovellukset hyötyvät Si Substraten kestävyydestä ja tarkkuudesta.

Optoelektroniset laitteet:Valoa emittoiville diodeille (LED) ja laserdiodeille Si Substrate tarjoaa alustan, joka on yhteensopiva useiden ohutkalvopinnoitusprosessien kanssa. Sen lämpö- ja sähköominaisuudet mahdollistavat luotettavan suorituskyvyn optoelektronisissa sovelluksissa.
