Huokoinen alumiinioksidityhjiöistukka

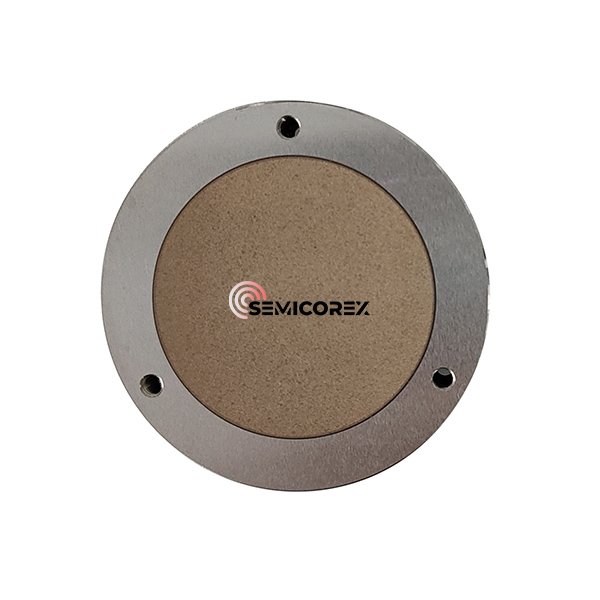

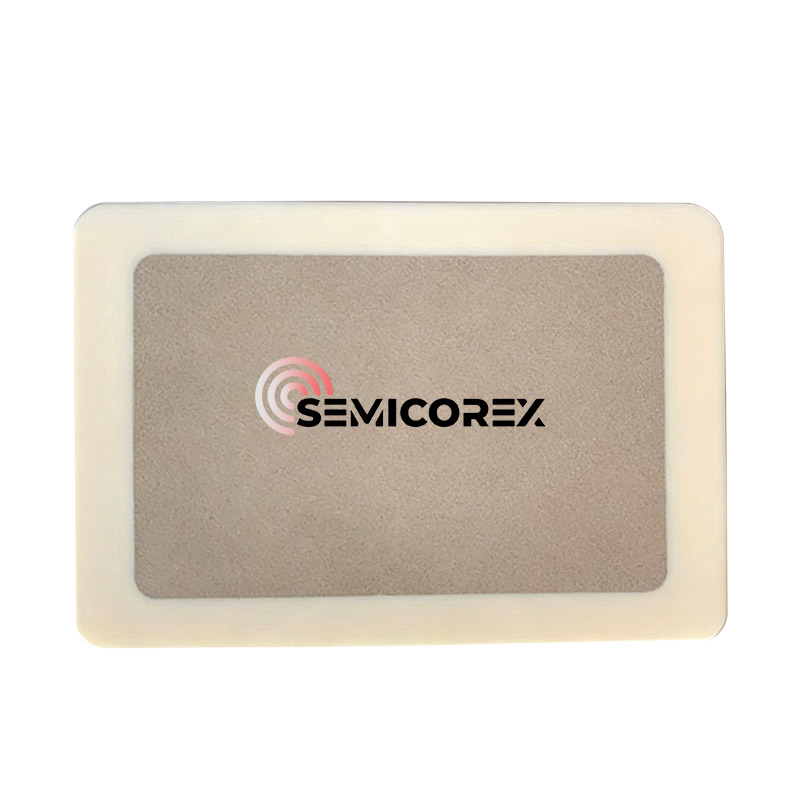

Semicorex-huokoinen alumiinioksidityhjiöistukka on kantoalusta tuotteiden kiinnittämiseen tyhjiöimuperiaatteella, sen osa siirtotyhjiötä on tyypillisesti alumiinioksidihuokoinen keraaminen levy. Huokoinen keraaminen levy on rakennettu pohjan upotettuun reikään, sen kehä on liimattu ja tiivistetty alustaan ​​ja pohja on koneistettu tiiviillä keraamisilla tai metallimateriaaleilla. Työympäristön miinuspaineen alaisena istukka on liitetty tyhjiöpumppuun keraamisen levyn sisällä olevan huokoisen rakenteen kautta ilman vetämään, jolloin kiekon alla oleva alue muodostaa tyhjiöalueen, joka on paljon pienempi kuin ulkoinen ilmanpaine. Voimakkaan paine-eron vaikutuksesta kiekko kiinnittyy tiukasti istukan pintaan. Tyypillisesti mitä korkeampi tyhjiöaste kiekon alla, sitä tiukempi tartunta istukan ja työkappaleen välillä on ja sitä suurempi on adsorptiovoima.

Puolijohde- ja mikroelektroniikkateollisuudessa tarkkuus ei ole vain vaatimus – se on standardi. Huokoinen alumiinioksidityhjiöistukka (tunnetaan myös keraamisena tyhjiöistukkana) on kriittinen komponentti, joka on suunniteltu tarjoamaan tasainen, vahingoittumaton imu herkille alustoille litografian, tarkastuksen ja kuutioimisen aikana.

Mikä on huokoinen alumiinioksidityhjiöistukka?

Toisin kuin perinteiset metalliistukat, jotka käyttävät koneistettuja uria imua varten, huokoisessa keraamisessa istukassa käytetään erikoistunutta mikroskooppista huokosrakennetta. Tämä mahdollistaa tyhjiöpaineen jakautumisen tasaisesti työkappaleen koko pinnalle, mikä estää "kuoppia" tai muodonmuutoksia, joita usein havaitaan uritetuissa malleissa.

Tärkeimmät tekniset tiedot

Ymmärtääksemme näiden komponenttien suorituskykyä tarkastelemme erittäin puhtaan Al2O3:n materiaaliominaisuuksia:

Miksi valita huokoinen alumiinioksidi perinteisten materiaalien sijaan?

1. Erinomainen tasaisuus ja tasaisuus

Mikroskooppinen huokosrakenne varmistaa, että tyhjiövoima kohdistuu 100 %:iin kosketuspinnasta. Teollisuuden tietojen mukaan tasainen imu vähentää kiekkojen jännitystä jopa 40 % verrattuna perinteisiin uritettuihin ruostumattomasta teräksestä valmistettuihin istukkaisiin.

2. Korkea lämpöstabiilisuus

Alumiinioksidikeramiikalla on alhainen lämpölaajenemiskerroin (CTE). Korkean lämpötilan käsittelyssä tai laserpohjaisessa tarkastuksessa istukka säilyttää mitat ja varmistaa, että tarkennussyvyys pysyy vakiona.

3. ESD ja kontaminaatiovalvonta

Erittäin puhdas alumiinioksidi on kemiallisesti inerttiä ja luonnollisesti korroosionkestävää. Lisäksi voidaan käyttää erikoistuneita "musta alumiinioksidi" tai antistaattisia pinnoitteita estämään sähköstaattista purkausta (ESD), joka on vastuussa lähes 25 % puolijohteiden tuottohäviöstä joissakin ympäristöissä.

Ensisijaiset sovellukset korkean teknologian valmistuksessa

Puolijohdekiekkojen käsittely

Ensisijainen käyttötapa on fotolitografiassa ja kiekkojen luotamisessa. Äärimmäinen tasaisuus (<2 μm) varmistaa, että kiekko pysyy kehittyneiden optisten järjestelmien kapeassa syväterävyysalueella.

Ohutkalvoinen aurinkokennojen tuotanto

Joustaville tai erittäin ohuille alustoille perinteiset tyhjiökanavat voivat aiheuttaa fyysisiä vaurioita. Huokoisen keramiikan "hengittävä" pinta toimii hellävaraisena ilmatyynynä tai imulevynä, joka suojaa herkkiä kerroksia.

Optisten linssien hionta

Huokoista alumiinioksidia käytetään linssien pitämiseen tarkkuushionnoissa, joissa tärinä tai epätasainen paine aiheuttaisi optisia poikkeamia.

Usein kysytyt kysymykset (FAQ)

Q1: Kuinka puhdistat huokoisen alumiinioksidin tyhjiöistukan?

V: Puhdistus on elintärkeää imukyvyn ylläpitämiseksi. Suosittelemme ultraäänipuhdistuksen käyttöä deionisoidussa vedessä tai erityisissä liuottimissa. Koska alumiinioksidi on kemiallisesti stabiili, se kestää useimpia happamia tai emäksisiä puhdistusaineita. Varmista, että istukka on paistettu kuivaksi, jotta kosteus poistuu huokosista.

Q2: Voiko huokoskokoa mukauttaa tietyille substraateille?

V: Kyllä. Pienemmät huokoset (noin 10 μm - 20 μm) sopivat paremmin ultraohuille kalvoille "läpipainamisen" estämiseksi, kun taas suuremmat huokoset tarjoavat suuremman ilmavirran raskaammille tai huokoisemmille työkappaleille.

Q3: Mikä on suurin käyttölämpötila?

V: Vaikka keramiikka itsessään kestää yli 1500 ℃ lämpötiloja, tyhjiöistukkakokoonpano (mukaan lukien tiivisteet ja kotelot) on tyypillisesti mitoitettu jopa 250 ℃ - 400 ℃ liimausmenetelmästä riippuen.
