SiGe- ja Si-selektiivinen etsaustekniikka

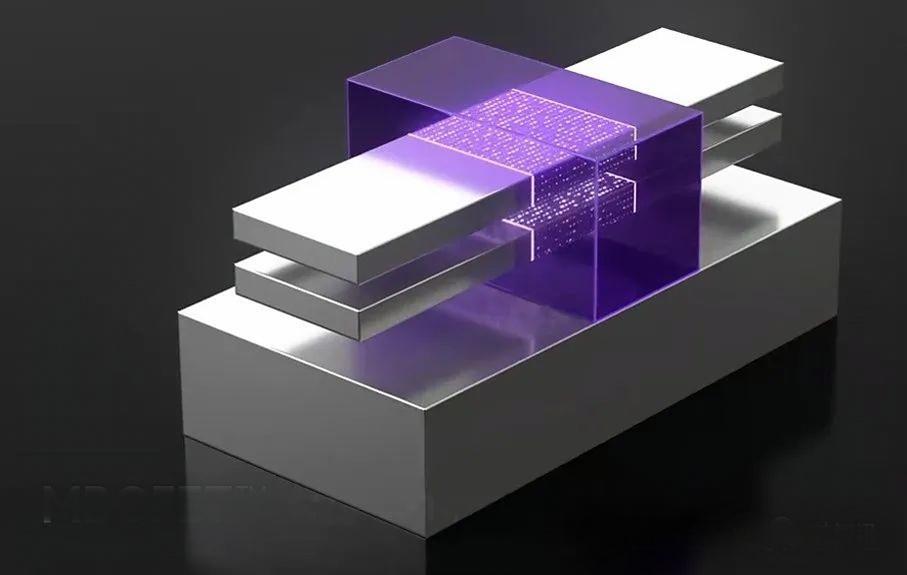

Gate-All-Around FET (GAAFET), uuden sukupolven transistoriarkkitehtuuri, joka on valmis korvaamaan FinFETin, on saanut merkittävää huomiota kyvystään tarjota ylivoimainen sähköstaattinen ohjaus ja parannettu suorituskyky pienemmillä mitoilla. Kriittinen vaihe n-tyypin GAAFET:ien valmistuksessa on korkea selektiivisyysetsausSiGe:Si-pinoista ennen sisempien välikkeiden kerrostamista, jolloin muodostuu piinanolevyjä ja vapautuu kanavia.

Tämä artikkeli perehtyy valikoimiinetsaustekniikatmukana tässä prosessissa ja esittelee kaksi uutta etsausmenetelmää - korkeahapetuskaasuplasmaton etsaus ja atomikerrosetsaus (ALE) - jotka tarjoavat uusia ratkaisuja korkean tarkkuuden ja selektiivisyyden saavuttamiseen SiGe-etsauksessa.

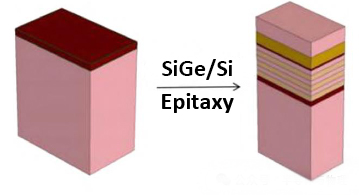

SiGe-superhilakerrokset GAA-rakenteissa

GAAFET-laitteiden suunnittelussa laitteen suorituskyvyn parantamiseksi käytetään vuorottelevia Si- ja SiGe-kerroksiakasvatettu epitaksiaalisesti piisubstraatilla, muodostaen monikerroksisen rakenteen, joka tunnetaan superhilana. Nämä SiGe-kerrokset eivät vain säädä kantoainepitoisuutta, vaan myös parantavat elektronien liikkuvuutta aiheuttamalla jännitystä. Myöhemmissä prosessivaiheissa nämä SiGe-kerrokset on kuitenkin poistettava tarkasti samalla kun piikerrokset säilytetään, mikä vaatii erittäin selektiivisiä syövytystekniikoita.

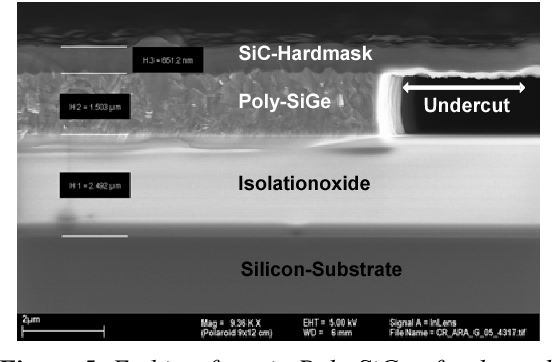

SiGen selektiivisen etsauksen menetelmät

Korkean hapetuskaasun plasmavapaa etsaus

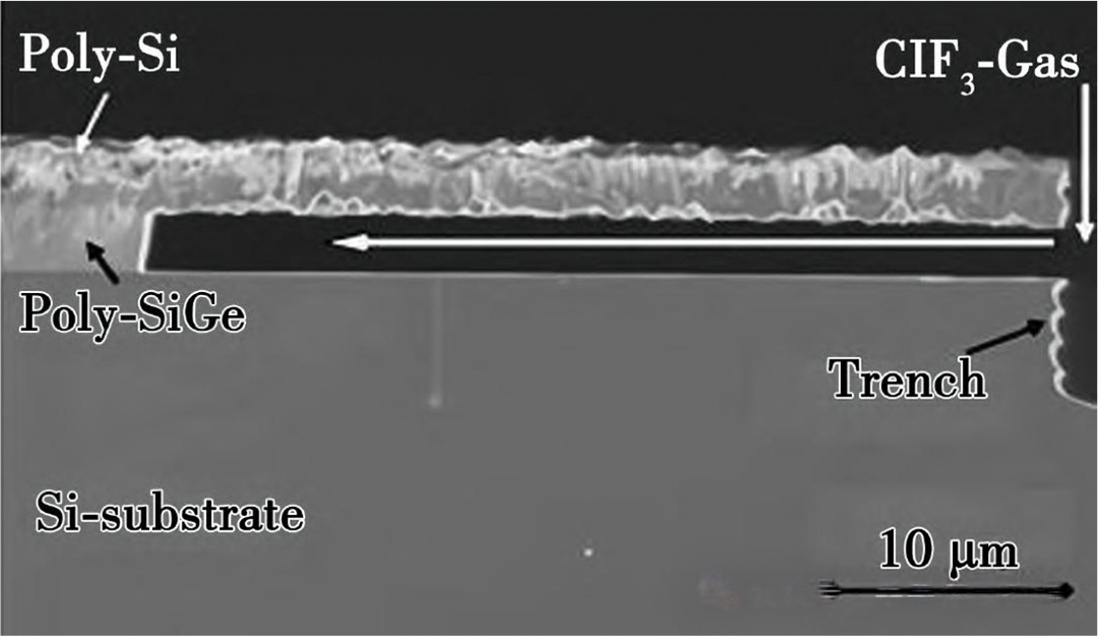

ClF3-kaasun valinta: Tämä syövytysmenetelmä käyttää erittäin hapettavia kaasuja, joilla on äärimmäinen selektiivisyys, kuten ClF3, jolloin saavutetaan SiGe:Si-selektiivisyyssuhde 1000-5000. Se voidaan valmistaa huoneenlämmössä aiheuttamatta plasmavaurioita.

Matalan lämpötilan tehokkuus: Optimaalinen lämpötila on noin 30 °C, mikä mahdollistaa korkean selektiivisen syövytyksen matalassa lämpötilassa, jolloin vältetään ylimääräiset lämpöbudjetin lisäykset, mikä on ratkaisevan tärkeää laitteen suorituskyvyn ylläpitämisen kannalta.

Kuiva ympäristö: kokoetsausprosessisuoritetaan täysin kuivissa olosuhteissa, mikä eliminoi rakenteen kiinnittymisen riskin.

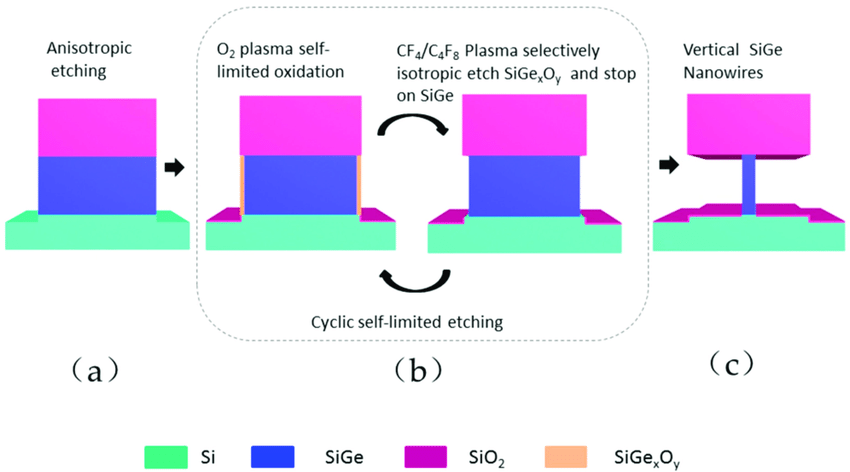

Atomic Layer Etching (ALE)

Itserajoittuvat ominaisuudet: ALE on kaksivaiheinen syklietsaustekniikkaa, jossa etsattavan materiaalin pintaa ensin modifioidaan ja sitten modifioitu kerros poistetaan muuttamattomiin osiin vaikuttamatta. Jokainen vaihe on itserajoittava, mikä takaa tarkkuuden vain muutaman atomikerroksen poistamiseen kerrallaan.

Syklinen syövytys: Edellä mainittuja kahta vaihetta toistetaan toistuvasti, kunnes haluttu syövytyssyvyys saavutetaan. Tämä prosessi mahdollistaa ALE:n saavuttamisenatomitason tarkkuusetsaussisäseinien pienissä onteloissa.

Me Semicorexilla olemme erikoistuneetSiC/TaC-pinnoitetut grafiittiliuoksetsovelletaan etsausprosesseihin puolijohteiden valmistuksessa, jos sinulla on kysyttävää tai tarvitset lisätietoja, älä epäröi ottaa meihin yhteyttä.
