Piikomponentit kuivaetsaukseen

Kuivaetsauslaitteisto ei käytä etsaukseen märkäkemikaaleja. Se syöttää ensisijaisesti kaasumaisen etsausaineen kammioon ylemmän elektrodin kautta, jossa on pieniä läpimeneviä reikiä. Ylemmän ja alemman elektrodin synnyttämä sähkökenttä ionisoi kaasumaisen etsausaineen, joka sitten reagoi kiekolle syövytettävän materiaalin kanssa, jolloin muodostuu haihtuvia aineita. Nämä haihtuvat aineet uutetaan sitten reaktiokammiosta, jolloin etsausprosessi on valmis.

Kuivaetsausreaktio tapahtuu prosessikammiossa, joka koostuu pääasiassapiikomponentit, mukaan lukien piipoistorengas, silikoninen ulkorengas, silikonisuihkupää, silikoninen tarkennusrengas ja piisuojarengas.

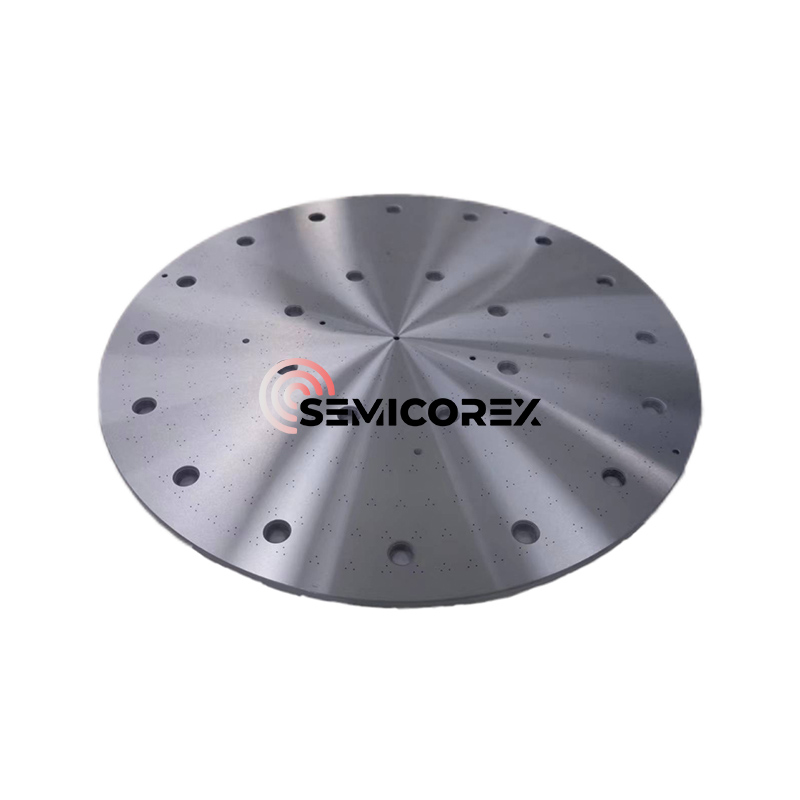

Kuivassa etsauskammiossa piikiekko sijoitetaan tyypillisesti piin tarkennusrenkaaseen. Tämä yhdistelmä toimii positiivisena elektrodina, joka on sijoitettu etsauskammion alle. Negatiivisena elektrodina toimii piikiekko, jossa on tiiviisti pakatut pienet läpimenevät reiät, joka sijaitsee kammion yläpuolella. Pii-ulkorengas tukee yläelektrodia ja muita siihen liittyviä komponentteja. Ylempi ja alempi elektrodi ovat suorassa kosketuksessa plasman kanssa. Kun plasma syövyttää piikiekon, se kuluttaa myös ylemmän ja alemman piielektrodin. Alempi elektrodi (tarkennusrengas) ohenee asteittain etsausprosessin aikana, ja se on vaihdettava, kun paksuus saavuttaa tietyn tason. Lisäksi plasma syövyttää tasaisesti jakautuneet reiät yläelektrodissa (suihkupäässä), mikä aiheuttaa vaihteluita reiän koosta. Kun nämä vaihtelut saavuttavat tietyn tason, ne on vaihdettava. Tyypillisesti vaihtojakso vaaditaan 2-4 käyttöviikon välein.

Tässä osassa selitetään erityisesti piitarkennusrenkaan (alempi elektrodi) rooli. Se säätelee plasmavaipan paksuutta ja optimoi siten ionipommituksen tasaisuuden. Plasmavaippa, plasman ja suonen seinämän välinen ei-neutraali alue, on tärkeä ja ainutlaatuinen alue plasmassa. Plasma koostuu yhtä suuresta määrästä positiivisia ioneja ja elektroneja. Koska elektronit kulkevat nopeammin kuin ionit, ne saavuttavat ensin suonen seinämän. Plasma on positiivisesti varautunut verisuonen seinämään nähden. Vaipan sähkökenttä kiihdyttää plasmassa olevia ioneja (positiivinen-negatiivinen vetovoima) ja välittää ioneille paljon energiaa. Tämä korkeaenerginen ionivuo mahdollistaa pinnoituksen, syövytyksen ja sputteroinnin.

Kuivassa etsauskammiossa piikiekko sijoitetaan tyypillisesti piin tarkennusrenkaaseen. Tämä yhdistelmä toimii positiivisena elektrodina, joka on sijoitettu etsauskammion alle. Negatiivisena elektrodina toimii piikiekko, jossa on tiiviisti pakatut pienet läpimenevät reiät, joka sijaitsee kammion yläpuolella. Pii-ulkorengas tukee yläelektrodia ja muita siihen liittyviä komponentteja. Ylempi ja alempi elektrodi ovat suorassa kosketuksessa plasman kanssa. Kun plasma syövyttää piikiekon, se kuluttaa myös ylemmän ja alemman piielektrodin. Alempi elektrodi (tarkennusrengas) ohenee asteittain etsausprosessin aikana, ja se on vaihdettava, kun paksuus saavuttaa tietyn tason. Lisäksi plasma syövyttää tasaisesti jakautuneet reiät yläelektrodissa (suihkupäässä), mikä aiheuttaa vaihteluita reiän koosta. Kun nämä vaihtelut saavuttavat tietyn tason, ne on vaihdettava. Tyypillisesti vaihtojakso vaaditaan 2-4 käyttöviikon välein.

Esimerkkinä kiekon ympärillä oleva tarkennusrengas, kun taas kvartsi korkean puhtautensa ansiosta on optimaalinen alhaisen metallikontaminaation saavuttamiseksi, se syöpyy nopeasti fluorikaasuplasmassa, mikä johtaa lyhyeen käyttöikään. Tämä ei ainoastaan ​​lisää kustannuksia, vaan vaatii myös vaihdosta johtuvia seisokkeja, mikä vähentää laitteiden käyttöaikaa. Vaikka keramiikka on riittävän pitkä käyttöikä, se altistuu korkeaenergiselle ionipommitukselle. Sputteroitu alumiini reagoi plasmassa olevan fluorin kanssa muodostaen haihtumattomia fluorideja (kuten alumiinifluoridia). Jos näitä ei voida poistaa ja levittää laitteen pinnalle tai fotoresistille kiekon reunaan, ne estävät syntyneiden fluoridien ja fotoresistin myöhemmän poistamisen, mikä vaikuttaa tuotteen saantoon. Sopivampia materiaaleja ovat yksikiteinen pii tai piikarbidi. Yksikiteinen pii on kuitenkin halpa, mutta sen käyttöikä on lyhyt, kun taas piikarbidi on kalliimpaa, mutta sen käyttöikä on hieman pidempi. Näiden kahden vaihtoehdon välinen kompromissi riippuu erityisolosuhteista. Jos esimerkiksi laitteiden käyttöaste on korkea ja käyttöaika on kriittinen, tulee käyttää piikarbidia. Jos komponentin kulumiskustannukset eivät ole liian korkeat, tulee käyttää yksikiteistä piitä.

Semicorex tarjoaa korkealaatuistaSilikoniset osat. Jos sinulla on kysyttävää tai tarvitset lisätietoja, älä epäröi ottaa meihin yhteyttä.
