Mikä on diffuusioprosessi

Dopingiin sisältyy annoksen epäpuhtauksien tuominen puolijohdemateriaaleihin niiden sähköisten ominaisuuksien muuttamiseksi. Diffuusio ja ionin implantointi ovat kaksi dopingmenetelmää. Varhainen epäpuhtaus-doping suoritettiin pääasiassa korkean lämpötilan diffuusion avulla.

Diffuusio kerrostuu epäpuhtausatomeihin a: n pintaansubstraatti -kiekkohöyryn lähteestä tai seostetusta oksidista. Epäpuhtauspitoisuus vähenee monotonisesti pinnasta irtotavarana, ja epäpuhtauksien jakautuminen määritetään pääasiassa diffuusiolämpötilan ja ajan perusteella. Ionin implantointiin sisältyy lisäaine -ionien injektointi puolijohteeseen käyttämällä ionisädettä. Epäpuhtauskonsentraatiolla on piikkijakauma puolijohteessa, ja epäpuhtausjakauma määritetään ioniannoksella ja implantointienergialla.

Diffuusioprosessin aikana kiekko sijoitetaan tyypillisesti tiukasti lämpötilan hallittuun kvartsin korkean lämpötilan uuniputkeen ja haet halutun lisäaineen sisältävä kaasuseos. SI-diffuusioprosesseissa boori on yleisimmin käytetty P-tyypin lisäaine, kun taas fosfori on yleisimmin käytetty N-tyypin lisäaine. (SIC-ionin implantointia varten P-tyypin lisäaine on tyypillisesti boori tai alumiini, ja N-tyypin lisäaine on tyypillisesti typpi.)

Puolijohteiden diffuusio voidaan pitää lisäatomien atomiliikkeinä substraattisissa hilaissa avoimien avoimien tai interstitiaalien kautta.

Korkeissa lämpötiloissa hilatomit värähtelevät lähellä tasapainoa. Hilan kohdissa olevat atomit ovat tietty todennäköisyys saada tarpeeksi energiaa siirtyäkseen tasapainopaikoistaan, luomalla interstitiaaliatomeja. Tämä luo avoimen työpaikan alkuperäisellä sivustolla. Kun lähellä oleva epäpuhtausatomi vie avoimen paikan, sitä kutsutaan avoimeksi diffuusioksi. Kun interstitiaalinen atomi siirtyy paikasta toiseen, sitä kutsutaan interstitiaaliseksi diffuusioksi. Atomit, joilla on pienempi atomisäde, kokevat yleensä interstitiaalisen diffuusion. Toinen diffuusiotyyppi tapahtuu, kun interstitiaaliset atomit syrjäyttävät atomit läheisistä hilapaikoista työntämällä korvaavan epäpuhtausatomin interstitiaaliseen kohtaan. Tämä atomi toistaa sitten tämän prosessin, nopeuttaen merkittävästi diffuusionopeutta. Tätä kutsutaan push-täyttöä.

P: n ja B: n ensisijaiset diffuusiomekanismit SI: ssä ovat avoimuuden diffuusio ja push-täyttödiffuusio.

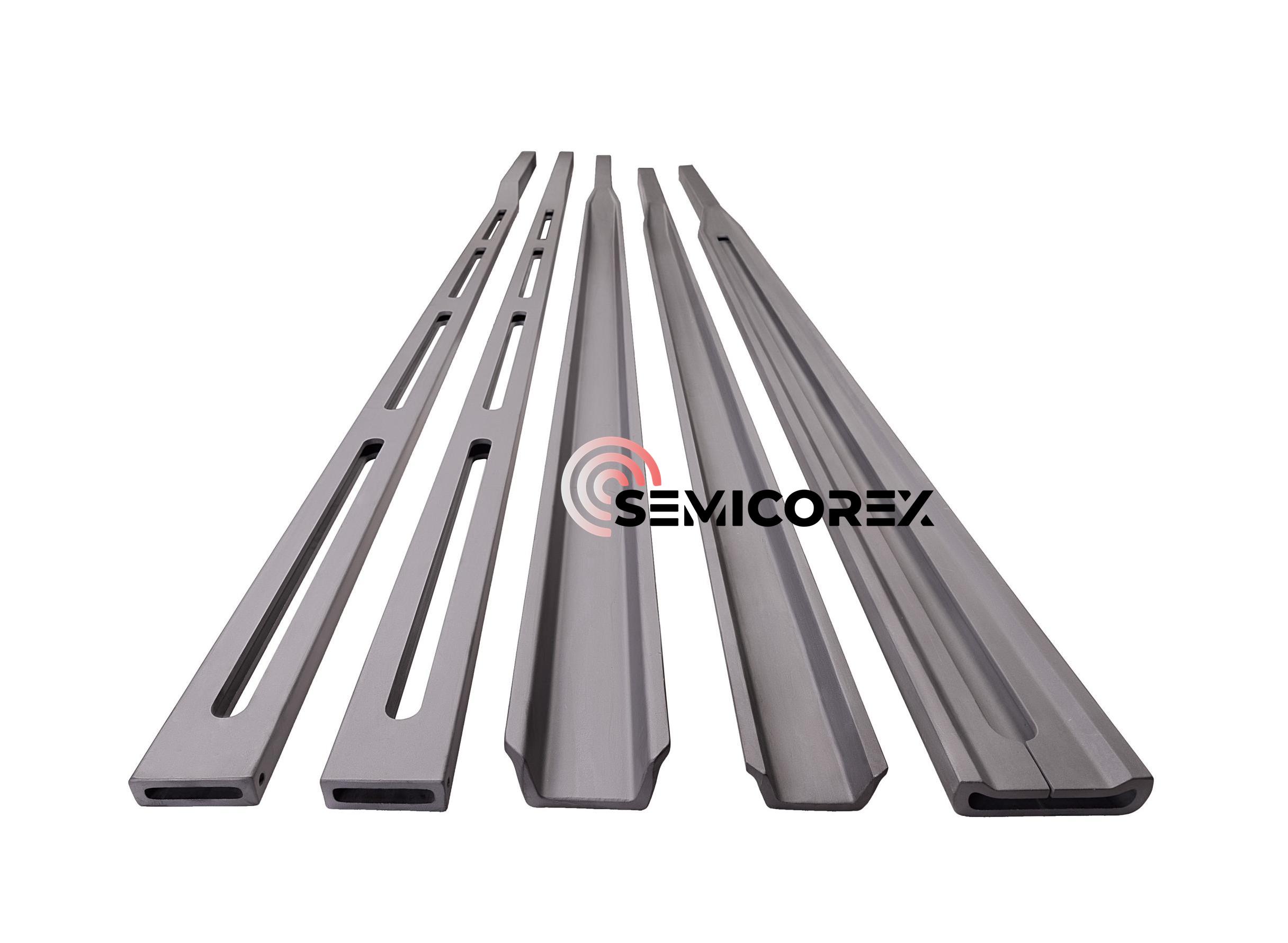

Semicorex tarjoaa runsaasti räätälöityäSic -komponentitdiffuusioprosessissa. Jos sinulla on tiedusteluja tai tarvitset lisätietoja, älä epäröi ottaa yhteyttä meihin.
