Puolijohde-CVD SiC -prosessitekniikka

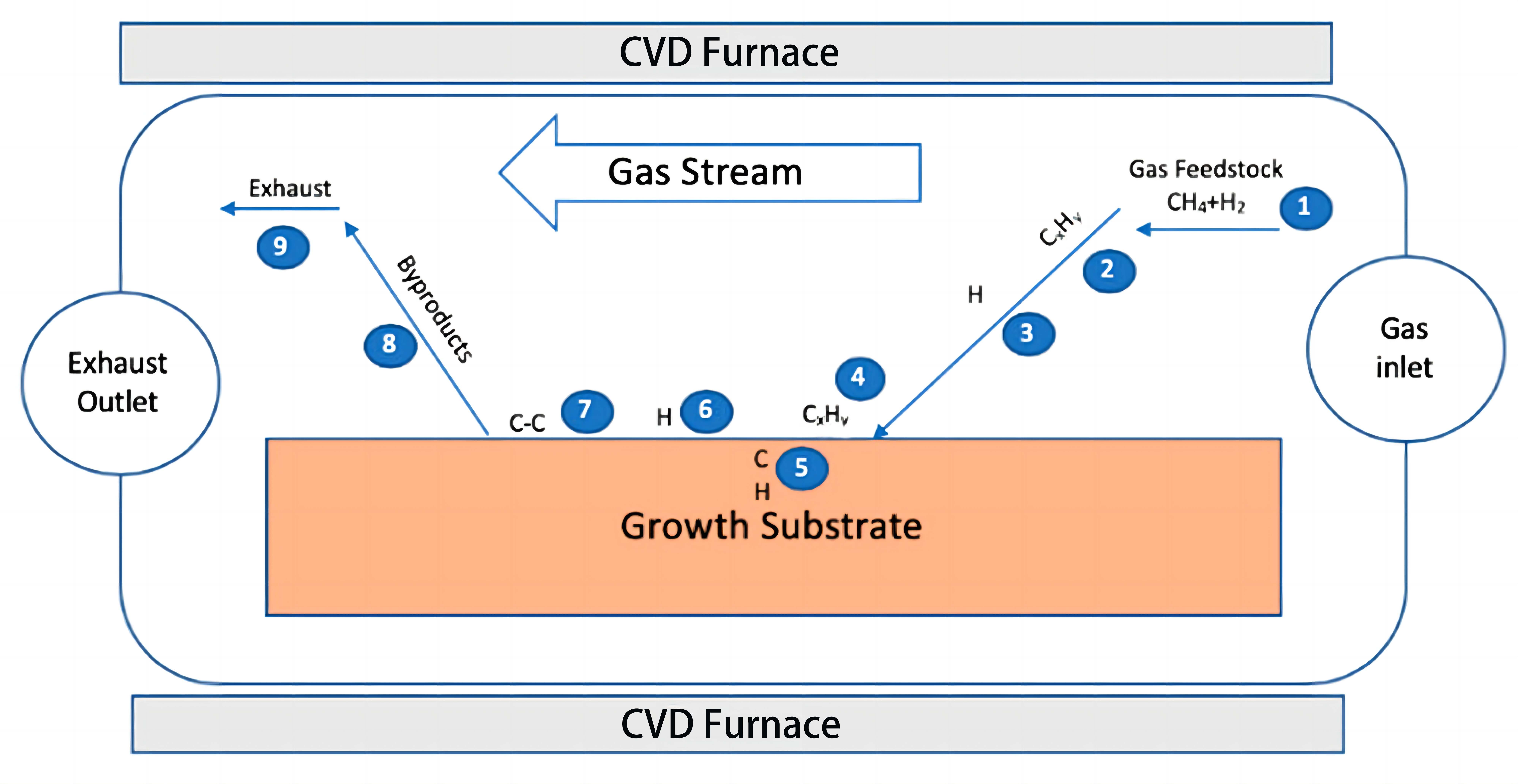

Chemical Vapor Deposition (CVD) SiC-prosessitekniikka on olennainen korkean suorituskyvyn tehoelektroniikan valmistuksessa, mikä mahdollistaa erittäin puhtaiden piikarbidikerrosten tarkan epitaksiaalisen kasvun substraattikiekoilla. Hyödyntämällä SiC:n laajaa kaistaväliä ja erinomaista lämmönjohtavuutta, tämä tekniikka tuottaa komponentteja, jotka pystyvät toimimaan korkeammilla jännitteillä ja lämpötiloissa huomattavasti pienemmällä energiahäviöllä kuin perinteinen pii. Markkinoiden kysyntä kasvaa tällä hetkellä maailmanlaajuisen siirtymisen vuoksi sähköajoneuvoihin, uusiutuvan energian järjestelmiin ja tehokkaisiin datakeskuksiin, joissa SiC MOSFET:istä on tulossa standardi kompaktille, nopealle lataukselle ja energiatiheydelle. Teollisuuden skaalautuessa kohti 200 mm:n kiekkojen tuotantoa keskitytään edelleen saavuttamaan poikkeuksellisen tasainen kalvo ja pieni virhetiheys maailmanlaajuisen puolijohteiden toimitusketjun tiukkojen luotettavuusstandardien täyttämiseksi.

V. Kemiallisen höyrypinnoituksen (CVD) piikarbidin (SiC) prosessiteknologian markkinatekijät

1. Kysynnän kasvu

Korkean suorituskyvyn materiaalien kysynnän kasvaessa teollisuudenaloilla, kuten auto-, sähkö- ja ilmailuteollisuudessa,CVD piikarbidi (SiC)on tullut välttämättömäksi materiaaliksi näillä aloilla erinomaisen lämmönjohtavuutensa, korkeita lämpötiloja ja korroosionkestävyyttään. Siksi piikarbidin käyttö tehopuolijohteissa, elektronisissa laitteissa ja uusissa energiakentissä kasvaa nopeasti, mikä lisää CVD-piikarbidin (SiC) markkinoiden kysyntää.

2. Energian siirtyminen ja sähköajoneuvot

Sähköajoneuvojen (EV) ja uusiutuvan energian tekniikoiden nopea kehitys on lisännyt tehokkaiden tehonmuunnos- ja energian varastointilaitteiden kysyntää. CVD-piikarbidia (SiC) käytetään laajalti sähköajoneuvojen tehoelektroniikkalaitteissa, erityisesti akunhallintajärjestelmissä, latureissa ja inverttereissä. Sen vakaa suorituskyky korkealla taajuudella, korkeassa lämpötilassa ja korkeassa paineessa tekee piikarbidista ihanteellisen vaihtoehdon perinteisille piimateriaaleille.

3. Teknologiset edistysaskeleet

Jatkuvat edistysaskeleet kemiallisen höyrypinnoitustekniikan (CVD) piikarbiditekniikassa (SiC), erityisesti matalan lämpötilan CVD-tekniikan kehittäminen, ovat mahdollistaneet piikarbidin tuotannon laadukkaammin ja tehokkaammin, mikä vähentää tuotantokustannuksia ja laajentaa sen käyttöaluetta. Valmistusprosessien parantuessa piikarbidin tuotantokustannukset laskevat vähitellen, mikä edistää entisestään sen markkinaosuutta.

4. Hallituksen politiikan tuki

Hallituksen vihreän energian ja kestävän kehityksen teknologioiden tukipolitiikat, erityisesti uusien energiaajoneuvojen ja puhtaan energiainfrastruktuurin edistämisessä, ovat edistäneet piikarbidimateriaalien käyttöä. Verokannustimet, tuet ja tiukentuneet ympäristöstandardit ovat osaltaan edistäneet markkinoiden kasvuaCVD piikarbidi (SiC)materiaaleja.

5. Monipuoliset sovellusalueet

Auto- ja energiasektorin sovellusten lisäksi piikarbidia käytetään laajasti ilmailu-, sotilas-, puolustus-, optoelektroniikka- ja laserteknologiateollisuudessa. Sen korkean lämpötilan kestävyys ja korkea kovuus mahdollistavat piikarbidin vakaan toiminnan ankarissakin olosuhteissa, mikä lisää CVD-piikarbidin (SiC) kysyntää näillä huippuluokan alueilla.

6. Hyvin kehittynyt teollisuusketju

Kemiallisen höyrypinnoituksen (CVD) piikarbidin (SiC) teollinen ketju on vähitellen täydellistymässä, ja raaka-aineita, laitevalmistusta ja sovelluskehitystä päivitetään jatkuvasti. Tämä teollisuusketjun kypsyys ei ainoastaan ​​edistä teknologista innovaatiota, vaan myös alentaa kustannuksia kussakin vaiheessa, mikä parantaa piikarbidin yleistä kilpailukykyä markkinoilla.

VI. Piikarbidin (SiC) kemiallisten höyrypinnoitusprosessien (CVD) tulevaisuuden teknologiset kehitystrendit

1. Läpimurtoja erittäin puhtaiden piikarbidiohutkalvojen valmistuksessa

Tulevaisuuden teknologiat keskittyvät kerrostetun piikarbidiohutkalvojen puhtauden parantamiseen. Tämä saavutetaan optimoimalla esiastemateriaalit ja reaktio-olosuhteet epäpuhtauksien ja vikojen vähentämiseksi, mikä parantaa kalvon kidelaatua ja täyttää suorituskykyisten teholaitteiden ja optoelektroniikan vaatimukset.

2. Rapid Deposition Technologies -sovellukset

Tuotannon tehokkuuden kasvaessa kysynnän kasvaessa CVD-prosessien kehittämisestä, joka voi merkittävästi parantaa saostusnopeuksia (kuten nopea plasma-tehostettu CVD), on tullut teknologisen kehityksen keskeinen painopiste. Tämä prosessi voi lyhentää valmistussykliä ja alentaa yksikkökustannuksia ja varmistaa samalla kalvon laadun.

3. Monitoimisten komposiittiohutkalvojen kehittäminen

Sopeutuakseen erilaisiin sovellusskenaarioihin tulevassa kehityksessä keskitytään piikarbidikomposiittiohutkalvoteknologioihin, joilla on monikäyttöisiä ominaisuuksia. Nämä komposiitit, kuten yhdistetyt nitridien ja oksidien kanssa, antavat kalvoille vahvemmat sähköiset, mekaaniset tai optiset ominaisuudet, mikä laajentaa niiden käyttöalueita.

4. Controlled Crystal Orientation Growth Technology

Tehoelektroniikkalaitteissa ja mikroelektromekaanisissa järjestelmissä (MEMS) piikarbidiohutkalvot, joilla on tietyt kidesuuntaukset, tarjoavat merkittäviä suorituskykyetuja. Tulevaisuuden tutkimus keskittyy CVD-tekniikoiden kehittämiseen ohuiden kalvojen kideorientaation tarkkaan ohjaamiseen vastaamaan eri laitteiden erityisvaatimuksia.

5. Matalaenergiapinnoitustekniikan kehittäminen

Vasteena vihreän valmistuksen trendille matalaenergiaisista CVD-höyrypinnoitusprosesseista tulee tutkimuksen kohde. Esimerkiksi matalan lämpötilan pinnoitustekniikoiden tai plasma-avusteisten prosessien kehittäminen, joiden energiatehokkuus on korkeampi, vähentää energiankulutusta ja ympäristövaikutuksia.

6. Nanorakenteiden integrointi ja mikro/nanovalmistus

Yhdessä edistyneiden mikro-/nanovalmistustekniikoiden kanssa CVD-prosessit kehittävät menetelmiä nanomittakaavan piikarbidirakenteiden tarkkaan ohjaamiseen, nanoelektroniikan, antureiden ja kvanttilaitteiden innovaatioiden tukemiseen sekä miniatyrisointiin ja korkeaan suorituskykyyn.

7. Reaaliaikainen valvonta- ja älykkäät pinnoitusjärjestelmät

Anturi- ja tekoälyteknologian edistymisen myötä CVD-laitteet integroivat enemmän reaaliaikaisia ​​seuranta- ja palauteohjausjärjestelmiä dynaamisen optimoinnin ja pinnoitusprosessin tarkan hallinnan saavuttamiseksi, mikä parantaa tuotteen yhdenmukaisuutta ja tuotannon tehokkuutta.

8. Uusien esiastemateriaalien tutkimus ja kehittäminen

Tulevaisuudessa keskitytään kehittämään uusia esiastemateriaaleja, joilla on ylivoimainen suorituskyky, kuten kaasumaisia ​​yhdisteitä, joilla on korkeampi reaktiivisuus, alhaisempi myrkyllisyys ja suurempi stabiilisuus, jotta voidaan parantaa laskeuman tehokkuutta ja vähentää ympäristövaikutuksia.

9. Laajamittaiset laitteet ja massatuotanto

Teknologisiin suuntauksiin kuuluu suuremman mittakaavan CVD-laitteiden, kuten 200 mm:n tai suurempia kiekkoja tukevien pinnoituslaitteiden kehittäminen materiaalin läpijuoksun ja taloudellisuuden parantamiseksi sekä CVD-piikarbidin laajan käyttöönoton edistämiseksi korkean suorituskyvyn sovelluksissa.

10. Prosessin räätälöinti, jota ohjaavat useat sovelluskentät

CVD-piikarbidin kysynnän kasvaessa elektroniikassa, optiikassa, energiassa, ilmailussa ja muilla aloilla, tulevaisuudessa ponnistelut keskittyvät enemmän prosessiparametrien optimointiin eri sovellusskenaarioissa räätälöityjen ratkaisujen saavuttamiseksi, jotka parantavat materiaalin kilpailukykyä ja käytettävyyttä.

Semicorex tarjoaa korkealaatuistaCVD SiC tuotteet. Jos sinulla on kysyttävää tai tarvitset lisätietoja, älä epäröi ottaa meihin yhteyttä.
