Hiilipohjainen lämpökenttäjärjestelmä

● 2026-07-02 ● - ● Jätä minulle viesti

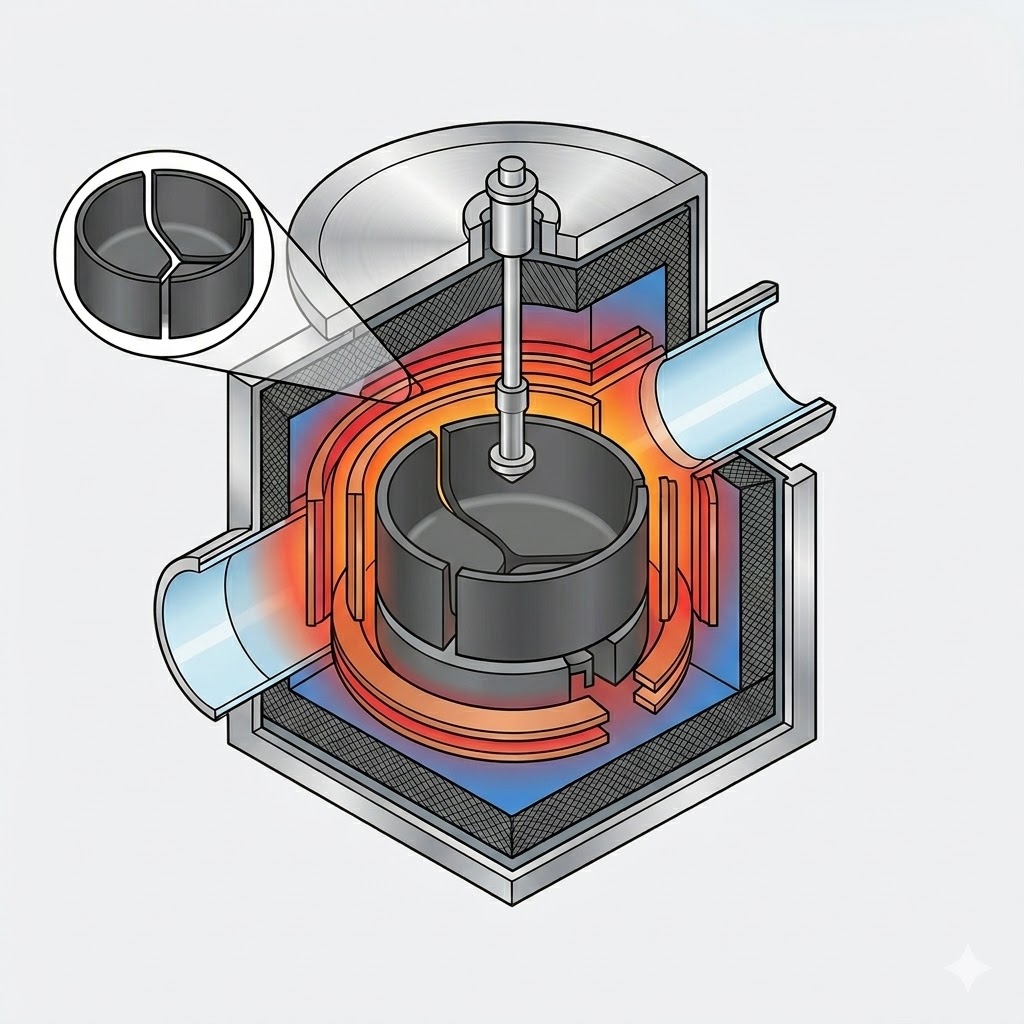

1. Hiilipohjaisten lämpökenttien rooli on kehittynyt eristyskomponenteista prosessin ikkunasäätimiin

Hiilipohjaisen lämpökentän arvo ulottuu paljon perinteistä lämpöeristystä pidemmälle. Nykyaikaisissa kiteenkasvatusjärjestelmissä se toimii kattavana prosessinohjausalustana, joka vaikuttaa suoraan kiteen laatuun, tuottavuuteen ja käyttökustannuksiin. Sen ydintoiminnot voidaan tiivistää neljään tasoon:

Toiminnallinen taso	Ensisijainen toiminto	Keskeiset suorituskykyindikaattorit

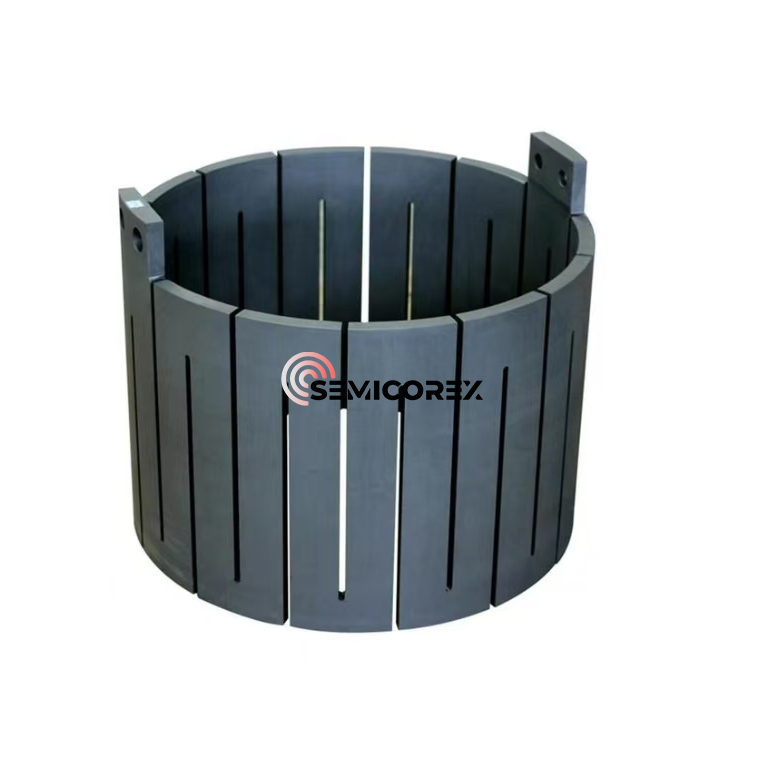

Rakennetuki	Tukeekvartsiupokkaat, lämmittimet, lämpösuojat, jainsulation sylinteritsuuren mittakaavan lämpökenttäjärjestelmien mekaanisen vakauden varmistamiseksi.	Uunin koko, lämpökentän mitat, upokkaan koko ja latauskapasiteetti
Lämmön jakautuminen	Ohjaa säteily-, johtumis- ja konvektioreittejä sääteleen sulan ja kiteen kasvurajapinnan välistä lämpötasapainoa.	Lämpötilagradientti, rajapinnan muoto, vetonopeus ja energiankulutus
Kaasuvirtauksen hallinta	Ohjaa argonin virtausta ja SiC PVT -järjestelmissä kaasufaasimateriaalin kuljetusta poistaen samalla haihtuvia aineita, kuten SiO ja CO.	Virtauskentän ominaisuudet, happi- ja hiiliepäpuhtaustasot, kerrostumien muodostuminen ja lämpökentän käyttöikä
Laadunvalvonta	Vaikuttaa happipitoisuuteen, hiilipitoisuuteen, ominaisvastuksen tasaisuuteen, dislokaatiotiheyteen, jännitysjakaumaan ja kiderakenteen vakauteen.	N-tyypin piin yhteensopivuus, SiC polytyypin hallinta ja vikojen hallinta

Julkisesti saatavilla olevat laitteiden tekniset tiedot osoittavat, että aurinkosähkö Czochralski (CZ) -kidekasvatusteknologia on siirtynyt uuteen vaiheeseen, jolle ovat ominaisia suuremmat uunit, suuremmat lämpökentät, lisääntynyt latauskapasiteetti, älykäs kiteen vetäminen ja edistynyt vähähappinen ohjaus.

Julkaistujen eritelmien mukaan joissakin kehittyneissä kiteenkasvatusjärjestelmissä pääkammion koko on Φ1700 × 2100 mm ja ne tukevat lämpökenttiä, joiden halkaisija on jopa 42 tuumaa. Yhteensopivia upokaskokoja ovat 33, 37, 40 ja 42 tuumaa, mikä vastaa noin 700 kg:n, 1000 kg:n, 1200 kg:n ja 1300 kg:n latauskapasiteettia.

Lisäksi nämä järjestelmät osoittavat merkittäviä parannuksia toiminnan tehokkuudessa, mukaan lukien:

· Vakiohalkaisijaltaan kasvava tehonkulutus jopa 42 kW

· Jäähdytysveden kulutus jopa 20 m³/h

· Päivittäinen kristallituotanto yli 200 kg

· Yhteensopivuus Continuous Czochralski (CCz) -teknologian ja magneettikenttäavusteisten kiteenkasvatuskonfiguraatioiden kanssa

Nämä kehityssuunnat osoittavat, että lämpökentän suunnittelusta on tullut kriittinen tekijä määritettäessä kiteen laatua, tuotantotehokkuutta ja kokonaisvalmistuskustannuksia.

2. Uunin mitat

2.1 Aurinkosähköiset CZ Single Crystal Growth -uunit

CZ-kidekasvatusuunien skaalaukseen sisältyy paljon muutakin kuin pelkkä uunin mittojen lisääminen. Onnistunut suuren mittakaavan uunin suunnittelu edellyttää seuraavien parametrien koordinoitua optimointia:

· Pääkammion halkaisija

· Apukammion korkeus

· Kurkun aukon mitat

· Upokkaan koko

· Lämpösuojan välys

· Syöttöliitännät

· Tyhjiö- ja poistoilmareitit

Tyypillinen suunnittelulogiikka laajamittaisen uunin suunnittelun takana on yhteenveto alla:

Parametri	Tekninen merkitys	Vaikutus lämpökentän suorituskykyyn
Pääkammion halkaisija	Määrittää lämpökentän suurimman halkaisijan, eristeen paksuuden ja lämmittimen mitat.	Suuremmat kammiot lisäävät lämpöinertiaa, mikä johtaa hitaampaan lämpötilavasteeseen.
Kurkun aukon koko	Määrittää kidetankojen, lämpösuojainten, ohjaussylintereiden ja ylempien akselikokoonpanojen sallitut mitat.	Liian pieni kurkku rajoittaa lämpökentän ja virtausta ohjaavan rakenteen suunnittelun joustavuutta.
Apukammion korkeus	Määrittää kiteen pituuden, jäähdytystilan ja kiteen uuttojakson ajan.	Suurempi korkeus tukee pidempää kiteen kasvua ja suurempaa tuotantopotentiaalia.
Upokkaan halkaisija	Määrittää alkuperäisen latauskapasiteetin, sulamissyvyyden ja hapen liukenemisalueen.	Suuremmat upokkaat lisäävät tuottavuutta, mutta tekevät hapenhallinnasta haastavampaa.
Ulkoinen syöttöliittymä	Mahdollistaa OCz-, CCz- tai useita lataustoimintoja.	Pidentää tuotantosyklejä ja lisää tuotantoa, mutta lisää myös epäpuhtauksien kertymisriskejä.

On erotettava kaksi erilaista latausmittaria:

Alkulatauskapasiteetti

Tämä viittaa upokkaan kerralla ladatun raaka-aineen määrään, ja se määräytyy suoraan upokkaan koon mukaan. Yleisesti saatavilla olevat laitetiedot osoittavat tyypillisesti 700–1300 kg:n kapasiteettia.

Kokonaislatauskapasiteetti uunikampanjaa kohti

Tämä sisältää useita latausjaksoja tai jatkuvat syöttötoiminnot koko tuotantoajon aikana. Tämän seurauksena uunikampanjan aikana käsitellyn materiaalin kokonaismäärä voi olla huomattavasti suurempi kuin alkuperäinen lataus.

Esimerkiksi julkisissa esiteasiakirjoissa esitetyt alan vertailut osoittavat, että:

· 32 tuuman lämpökenttä voi käsitellä jopa 3000 kg materiaalia uunikampanjaa kohden.

· 36 tuuman lämpökenttä voi käsitellä jopa 3500 kg materiaalia uunikampanjaa kohden.

Nämä arvot edustavat kokonaistuotantoa koko toimintajakson aikana eivätkä upokkaan kertalatauskapasiteettia.

2.2 SiC PVT -kidekasvatusuunit

Piikarbidin (SiC) PVT-kidekasvatusuunien skaalaus on huomattavasti haastavampaa kuin perinteisten pii-CZ-järjestelmien laajentaminen.

Toisin kuin Czochralski-prosessissa, piikarbidikiteitä ei kasvateta sulasta faasista. Sen sijaan Physical Vapor Transport (PVT) perustuu piikarbidilähdejauheen sublimaatioon erittäin korkeissa lämpötiloissa. Syntyneet höyrylajit kuljetetaan pitkin aksiaalista lämpötilagradienttia ja kiteytyvät sen jälkeen suhteellisen viileämmälle piikarbidin siemenkiteelle.

Royal Society of Chemistryn (RSC, 2026) julkaisema tutkimus 150 mm:n SiC PVT -kiteiden kasvusta kuvaa lämpöjärjestelmän koostuvan viidestä pääkomponentista:

· Lämmöneristyshuopa

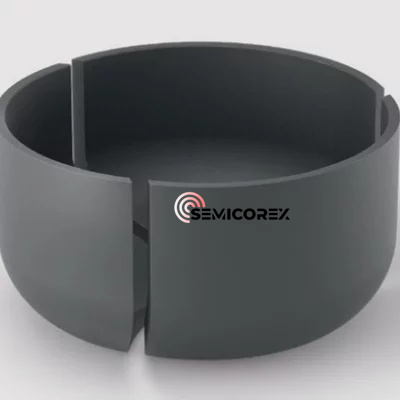

· Grafiittiupokas

· SiC siemenkide

· SiC lähdemateriaali

· Vastuslämmitin

Kiteen kasvun aikana lähdejauhe sublimoituu korkeassa lämpötilassa, jolloin muodostuu höyryfaasilajeja, jotka kulkeutuvat ylöspäin lämpötilagradientin alla ennen kuin ne laskeutuvat alemman lämpötilan siemenkiteille muodostaen yksittäiskiteen.

Näin ollen SiC PVT -uunin koon kasvattaminen ei ole vain kysymys korkeampien lämpötilojen saavuttamisesta. Ensisijaisia suunnittelun haasteita ovat:

a. Riittävän aksiaalisen lämpötilagradientin ylläpitäminenohjata jatkuvasti sublimaatio-kuljetus-kiteytysprosessia.

b. Minimoi radiaaliset lämpötilagradientitvähentää lämpöjännitystä, estää kiteen halkeilua ja vaimentaa polytyypin muutosta.

c. Säilyttää lämpökentän vakaudenkoko kasvuprosessin ajan, kun lähdejauhetta kulutetaan vähitellen.

d. Hallittavan kiteen kasvurajapinnan ylläpitäminensiirryttäessä 8 tuuman ja tulevaan 12 tuuman piikarbidikiekkojen tuotantoon.

Piikiteiden kasvuun verrattuna SiC PVT -järjestelmien lämpökentän on tarjottava huomattavasti korkeampi lämpötilavakaus ja tarkempi lämmönsäätö, mikä tekee lämpökentän suunnittelusta yhden kriittisimmistä tekniikoista suurihalkaisijaisten piikarbidikiteiden tuotannossa.

3. Kriittinen kytkentä laitesuunnittelun ja lämpökentän suorituskyvyn välillä

Uunin kokoonpanon, lämpökentän suunnittelun, kiteiden laadun ja valmistuskustannusten välinen vuorovaikutus voidaan tiivistää seuraavasti:

Laitteet / prosessimuuttujat	Lämpökentän vaste	Crystal Quality Response	Kustannusvaikutus
Suurempi uunin koko	Suurempi lämpöinertia ja pidemmät kaasun virtausreitit	Vaikeampi säilyttää säteittäisen lämpötilan tasaisuus	Korkeampi tuotantokapasiteetti, mutta kohonneet käyttöönottokustannukset
Isompi lämpökenttä	Parempi lämmöneristys pienemmällä lämpöhäviöllä	Haastavampi hapen ja hiilen epäpuhtauksien hallinta	Pienemmät poistokustannukset kiekkoa kohden, mutta korkeammat lämpökentän komponenttien kustannukset
Isompi upokas	Lisääntynyt sulamistilavuus ja suurempi hapen liukeneminen upokkaan seinämistä	Suuremmat riskit happipitoisuuden vaihteluista ja ominaisvastuksen vaihtelusta	Parempi latauskapasiteetti ja pienemmät tuotantokustannukset kiloa kohden
Syvempi lämpösuojan asento	Tehostettu kiteen jäähdytys ja lisääntynyt aksiaalinen lämpötilagradientti (G)	Suurempi vetonopeuspotentiaali, mutta lisääntynyt rajapinnan epävakauden riski	Parempi tuottavuus, mutta vaatii tiukempaa kiteen rikkoutumisen valvontaa
Lisääntynyt argonin virtausnopeus	Tehokkaampi epäpuhtauksien poisto ja parannettu konvektiivinen lämmönsiirto	Pienemmät happi- ja hiilipitoisuudet, mutta mahdollisesti suuremmat lämpötilanvaihtelut	Lisääntynyt argonin kulutus ja korkeammat tyhjiöpumppausvaatimukset
Alennettu uunin paine	Tehostettu haihtuminen ja haihtuvien lajien poisto	Muokatut kerrostumis- ja takaisindiffuusiomekanismit	Korkeammat vaatimukset pakojärjestelmän suorituskyvylle ja tiivistyksen luotettavuudelle
Suurempi vetonopeus	Lisääntynyt piilevä lämmön vapautuminen vaatii vahvempaa jäähdytyskapasiteettia	Suurempi V/G-vaihtelu ja suurempi dislokaatioriski	Suurempi läpimeno, mikä mahdollistaa tuotannon alenemisen
Monivyöhykkeinen lämmittimen ohjaus	Parannettu lämpötilakentän hallittavuus	Parempi kiderajapinnan muodon ja hapen kuljetuksen optimointi	Lisääntynyt laitteiden monimutkaisuus ja käyttöönottokustannukset
Magneettikenttä / CCz-tekniikka	Vakaampi sulakonvektio ja jatkuva syöttö	Parannettu vähän happipitoisuutta ja resistiivisyyden tasaisuus	Suuremmat pääomasijoitukset mahdollistaen samalla edistyneen N-tyypin piin tuotannon
Monivyöhyke SiC-lämpökenttä	Aksiaalisen käyttövoiman ja säteittäisen lämpötilan tasaisuuden itsenäinen optimointi	Vähentynyt polytyypin siirtymä, dislokaatiotiheys ja kiteen halkeilu	Suurempi kidesaanto ja lisääntynyt ohjausjärjestelmän monimutkaisuus

Kiteenkasvatuslaitteiden jatkuva kehitys osoittaa, että lämpökenttä ei ole enää vain passiivinen rakennekokoonpano. Sen sijaan siitä on tullut integroitu prosessinohjausjärjestelmä, joka ohjaa samanaikaisesti lämmönsiirtoa, nesteen dynamiikkaa, massakuljetusta, epäpuhtauksien jakautumista ja kiteiden laatua.

Kun kiekkojen halkaisijat kasvavat ja puolijohdemateriaalit kehittyvät yhä enemmän, tulevat lämpökenttäjärjestelmät turvautuvat yhä enemmän digitaaliseen simulointiin, monifysiikan optimointiin, älykkääseen lämpötilan hallintaan ja räätälöityyn hiiligrafiittikomponenttien suunnitteluun parantaakseen tuottavuutta, pienempiä virhetiheyksiä ja parantaakseen valmistustehokkuutta.

Semicorex tarjoaa kattavan valikoiman korkean suorituskyvyn tuotteitagrafiittijakvartsikomponentit edistyneisiin lämpökenttäjärjestelmiin, joita käytetään pii- ja piikarbidikidekasvatussovelluksissa. Tuotteemme on suunniteltu tarjoamaan ylivoimaista lämpöstabiilisuutta, pidennettyä käyttöikää ja poikkeuksellista prosessin yhtenäisyyttä. Jos tarvitset räätälöityjä ratkaisuja tai muita teknisiä tietoja, ota yhteyttä suunnittelutiimiimme.
