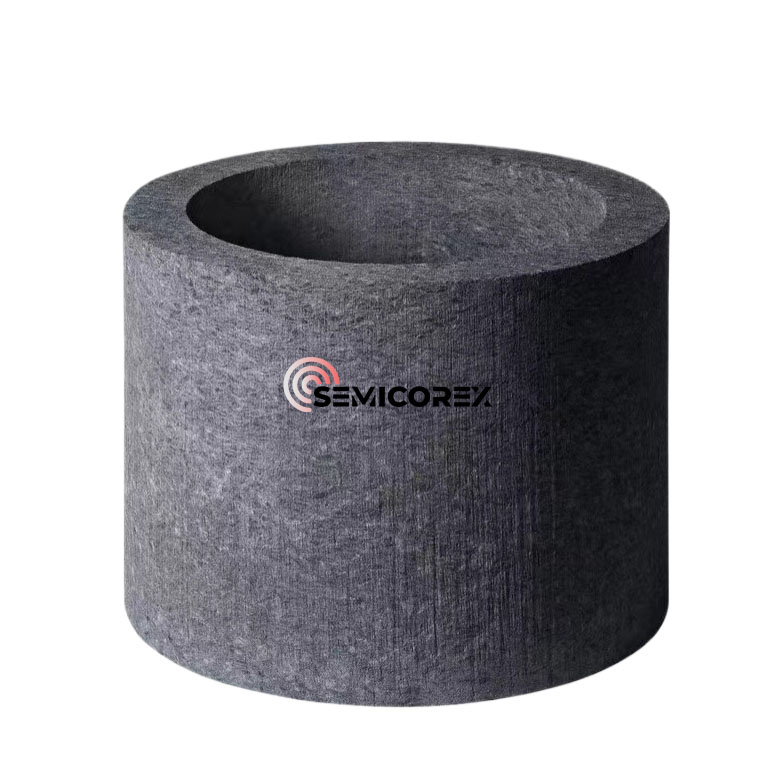

Hiilikuituinen lämpöeristysmateriaali

Pehmeän huovan ja jäykän/jäykistetyn huovan yhdistelmässä tasapainotetaan kolme asiaa: lämmönjohtavuus (kiinteä/kaasufaasi), säteilylämmönsiirto sekä rakenne ja kokoonpano. Keskittyminen vain yhteen indikaattoriin (kuten alhaisimpaan korkean lämpötilan lämmönjohtavuuteen) johtaa yleensä ongelmiin sellaisilla alueilla kuin lujuus, mittojen vakaus, lämpövuoto saumoissa ja kuitujen irtoaminen/kontaminaatio.

1. Kahden tyypin toiminnallinen sijoitteluHuopa

Pehmeä huopaon enemmän kuin "lämpövastusrunko + mukautuva kerros".

Edut: Joustava, kokoonpuristuva, epäsäännöllisten pintojen mukautuva, vahva saumantäyttökyky ja korkea kokoonpanotoleranssi. Riskit: Kohtalainen mittastabiilius, eroosion/kulumisenkestävyys ja puhkaisukestävyys; lämmönjohtavuus muuttuu merkittävästi puristuksen jälkeen (tiivistyminen lisää kiinteän faasin kosketusta, mikä lisää vastaavaa lämmönjohtavuutta).

Kovan tuntuinenon enemmän kuin "rakenteellinen/lämpöpinnan suojaus + muotonsa säilyttävä kerros".

Yleinen lähestymistapa on kyllästää pehmeä huopa hartsilla ja sitten hiiltää se, jolloin saadaan "laminoitu/karkaistu huopa", joka on koneistettavissa ja jolla on suurempi lujuus. Jotkut hiilihuopayritykset ilmoittavat nimenomaisesti, että niiden tuotteet on "valmistettu pehmeästä hartsilla kyllästetystä huovasta" ja tarjoavat tyypillisiä parametreja, kuten lämmönjohtavuuden ja tiheyden korkeissa lämpötiloissa. Riskit: Kovettuminen/tiivistyminen lisää usein kiinteän faasin lämmönjohtavuutta; Samanaikaisesti kova kerros on "hauraampi", mikä tekee siitä alttiimman halkeilemaan saumojen tai kiinnityspisteiden lähellä lämpösyklin/kokoonpanon jännityksen alaisena (vaatii rakenteellisen yksityiskohdan analyysin).

2. Komposiittirakenteen ydin: "säteilyn" asettaminen etusijalle tiheysjärjestelyssä (erityisesti korkean lämpötilan päässä).

Säteilyn rinnastaminen (k_rad) ja mikrorakenteen roolin selittäminen ekstinktiokerrointa/optista paksuutta käyttämällä sopii erittäin hyvin pehmeän/kovahuovan kerrostuksen ohjaamiseen: säteilytermi korkean lämpötilan päässä kasvaa (T3), kun taas (k_rad) on suunnilleen verrannollinen (1/βR) Rosselandin diffuusiossa. mitä suurempi optinen paksuus (τ=βL), sitä "läpinäkymättömämpää" materiaali on ja sitä vaikeampi säteilyn on tunkeutua.

Johtopäätös (hyödyllisin kerrostuksessa): Säteilyn vaimentamiseksi aseta etusijalle kerrosten, joilla on korkeampi ekstinktio/korkeampi optinen paksuus, sijoittaminen lähelle kuumaa pintaa; vaimentaa kiinteän faasin lämmönjohtavuutta priorisoi bulkkipaksuuden hallinta. Tämä on "tiheysgradientin/hierarkkisen rakenteen" fyysinen lähtökohta.

3. Kolme yleisimmin käytettyä ja vähemmän ongelmallista rakenteellista yhdistelmää

V: Ohut kovahuopa kuumalla pinnalla + paksu pehmeä huopa selässä ("Hot Surface Skin + Insulating Body")

Milloin käyttää: Kun kuuma pinta on alttiina hankaukselle/eroosiolle/poistokitkalle tai kun kuuma pinta on työstettävä (uritus, asemointi, ilma/virtausta ohjaavat rakenteet).

Varo kuitujen irtoamista, ilmavirran kohoamista tai paikallisen lämpöiskun aiheuttamaa muodonmuutosta pehmeän huovan kuumalla pinnalla.

Miksi se on tehokas: Ohut kova huopa, lähellä kuumaa pintaa, voi "absorboida" osan säteilystä (lisätä kuuman pään optista paksuutta) samalla kun se tarjoaa kulutusta kestävän tuen; pääpaksuuden kantaa edelleen pehmeä huopa, jolloin vältetään tekemästä kokonaisrakennetta liian tiiviiksi, mikä lisäisi kiinteän faasin lämmönjohtavuutta.

Tärkeimmät kohdat: Älä liioittele kovan huovan paksuutta: Mitä paksumpi kova kerros, sitä suurempi on kiinteän faasin lämmönjohtavuuden/lämpösiltojen riski; kovan kerroksen arvo on enemmän "hot-end-säteilysuojaus + mekaaninen kuori".

Vaihtoehto B: Kuumapintainen pehmeä huopa (valinnainen grafiittikalvo/paperi) + ulompi kova huopalevy ("puhdas kuuma pinta + rakenteellinen eksoskeleton")

Käyttöajankohta: Tyypillinen korkean lämpötilan uunin/tyhjiöuunin/sintrausuunin vuoraus: Kuuma pinta priorisoi puhtautta ja lämpötilan tasaisuutta, kun taas ulkopinta kiinnittämistä ja muodon säilyttämistä.

Eristyskerroksesta on tehtävä "modulaarinen/vaihdettava" paneeli tai sylinteri.

Toimialan käytännön näyttö: Tämän tyyppisessä uunin vuorausratkaisussa käytetään pehmeitä/kovahuopalevyjä suorakulmaisen tai monikulmaisen uunin ontelon eristyksen luomiseen. Julkisesti saatavilla olevissa tiedoissa mainitaan nimenomaisesti grafiittikalvon lisääminen kerrosten väliin suorituskyvyn ja liitostiivistyksen parantamiseksi ja painotetaan kestävien ja ilmatiiviiden liitosten saavuttamista liitos-/kiinnitysjärjestelmien avulla.

Miksi tämä järjestely toimii: Pehmeä huopa kiinnittyy helpommin kuumaan pintaan, mikä vähentää rakoja (raosta voi helposti tulla "säteilykanavia" korkeissa lämpötiloissa); grafiittikalvo/pintakerros tarjoaa myös "heijastuksen/eristyksen/kuitua estäviä" toimintoja; ulompi kovahuopa tukee rakennetta ja asennusta (nastat, pidikkeet, limitys), mikä vähentää pehmeän huovan murtumis- tai siirtymisriskiä.

Vaihtoehto C: Hierarkkinen tiheys monikerroksinen (kova → puolikova → pehmeä), jossa "säteilysuojaus" kuumassa päässä ja "matala kiinteän faasin lämmönjohtavuus" kylmässä päässä.

Milloin käyttää: Korkeat lämpötilat (korkea säteilysuhde), herkkä painolle/paksuudelle; korkeat lämpökierto- ja käyttöikävaatimukset, joilla pyritään vähentämään jännityskeskittymiä ja halkeiluriskiä yksittäisissä liitännöissä.

Miksi se on vakaampi: Tämä tekee vaihtoehdon A "korkeasta sammumisesta kuumassa päässä" tasaisempaa: useat kerrokset kuumassa päässä tarjoavat korkeamman (beta) (suuremman optisen paksuuden), kun taas pääpaksuus kylmässä päässä säilyttää alhaisen kiinteän faasin lämmönjohtavuuden; se myös hajottaa kokoonpanon puristuksen ja lämpökutistumisen gradienttia vähentäen "rasitusaskeleita" kovissa/pehmeissä yksittäisissä rajapinnoissa.

Semicorex tarjoaa korkealaatuistalämpöeristyshuopatuotteet. Jos sinulla on kysyttävää tai tarvitset lisätietoja, älä epäröi ottaa meihin yhteyttä.
