Mikä on kiekkojen lovi?

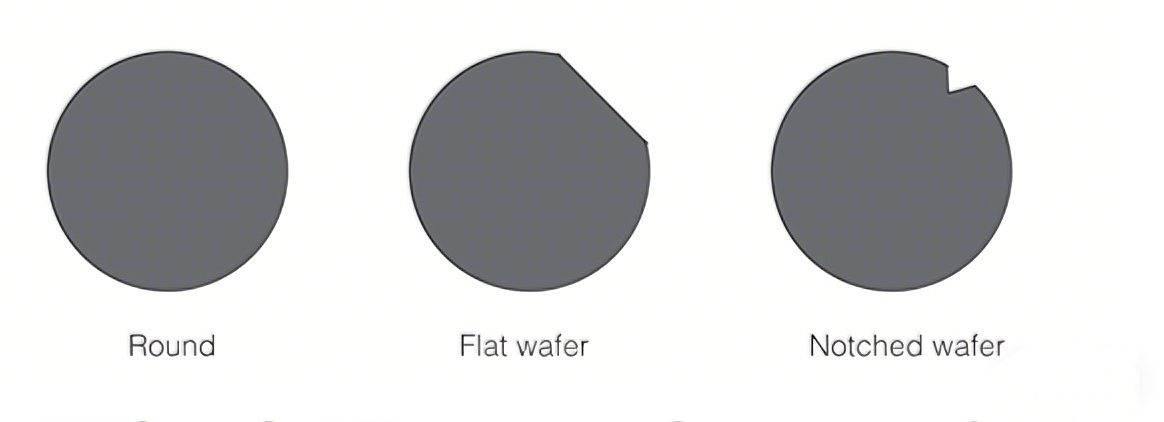

Kiekon lovi on V- tai U-muotoinen ura a:n reunassapuolijohdekiekko. Se ei suinkaan ole valmistusprosessin aikana ilmennyt vika, vaan tarkoituksella suunniteltu kriittinen rakennemerkki, jonka ydintehtävä on mahdollistaa kiekon tarkka paikannus ja suunnan tunnistus. Kiekkolevyä käytettiin suuntamerkintänä kiekkoteknologian kehityksen alkuvaiheessa. Kuitenkin, kun kiekkojen koot vähitellen kasvoivat, litteän reunan muotoilu valtasi tehokkaamman alueen, jolloin se korvattiin vähitellen kompaktemmalla lovella.

Mikä on kiekon loven tehtävä?

Sirujen valmistus on nanometrimittakaavan prosessi, jossa mikä tahansa suuntapoikkeama voi johtaa piirin vikaantumiseen. Suuntamerkintänä toimiva kiekkolovi mahdollistaa litografia- ja etsauskoneet tunnistavat nopeasti kiekon kidesuunnan, mikä varmistaa jokaisen prosessivaiheen tarkan kohdistuksen. Jokainen siru sijoitetaan kiekolle loven mukaan, joka on samanlainen kuin alkumeridiaani. Tämä nerokas muotoilu mahdollistaa piirikuvioiden litografoinnin ja asettelun siten, että lovi on vertailupisteenä. Lisäksi robottikädet luottavat kiekon loveen erottamaan kiekon etu-/takapuolen ja suunnan pitkälle automatisoidulla tuotantolinjalla, mikä estää merkittävästi kiekkojen vaurioitumista tai väärinkäytöstä aiheutuvia prosessivirheitä. Jos lovi likaantuu tai vaurioituu, koko kiekko voidaan hylätä vaatimustenvastaisena.

Kiekon lovella on myös ratkaiseva rooli lastunvalmistuksen tuoton parantamisessa. Koska kiekkojen reunat ovat alttiita vioille, kuten liukastumislinjoille ja halkeamille valmistuksen aikana, tarkka asemointi lovien kautta antaa laitteistolle mahdollisuuden välttää nämä vialliset alueet tarkasti, mikä vähentää jätettä. Nykyaikaiset tuotantolinjat käyttävät myös teknologioita, kuten ilmajousituksen pyöritystä, reunanhakutoimintoihin. Kosketuksettoman havaitsemisen merkkinä toimiva kiekkolovi ei vain vältä mekaanisen kosketuksen aiheuttamaa kontaminaatiota, vaan myös parantaa tunnistustehokkuutta ja -tarkkuutta.

Semicorex tarjoaakorkealaatuisia kiekkoja. Jos sinulla on kysyttävää tai tarvitset lisätietoja, älä epäröi ottaa meihin yhteyttä.
