Mikä on kiekkojen liimaustekniikka?

Vohvelisidos on tärkeä tärkeä tekniikka puolijohteiden valmistuksessa. Se käyttää fysikaalisia tai kemiallisia menetelmiä kahden sileän ja puhtaan kiekon liittämiseen yhteen tiettyjen toimintojen saavuttamiseksi tai puolijohteiden valmistusprosessin avustamiseksi.   Se on tekniikka, joka edistää puolijohdeteknologian kehitystä kohti korkeaa suorituskykyä, miniatyrisointia ja integrointia, ja sitä käytetään laajasti mikroelektromekaanisten järjestelmien (MEMS), nanoelektromekaanisten järjestelmien (NEMS), mikroelektroniikan ja optoelektroniikan valmistuksessa.

Kiekkojen liimaustekniikat luokitellaan väliaikaiseen sidostukseen ja pysyvään liimaukseen.

Väliaikainen sidoson prosessi, jota käytetään vähentämään riskejä ultraohuiden kiekkojen prosessoinnissa kiinnittämällä se alustaan ​​ennen ohentamista mekaanisen tuen saamiseksi (mutta ei sähköistä yhteyttä). Kun mekaaninen tuki on valmis, vaaditaan irrotusprosessi lämpö-, laser- ja kemiallisilla menetelmillä.

Pysyvä sidoson prosessi, jota käytetään 3D-integraatiossa, MEMS:ssä, TSV:ssä ja muissa laitepakkausprosesseissa peruuttamattoman mekaanisen rakennesidoksen muodostamiseksi. Pysyvä sidos on jaettu kahteen seuraavaan luokkaan sen mukaan, onko välikerrosta:

1. Suora liimaus ilman välikerrosta

1)Fuusiosidontakäytetään SOI-kiekkojen valmistuksessa, MEMS-, Si-Si- tai SiO2-SiO2-sidoksessa.

2)Hybridiliitoskäytetään edistyneissä pakkausprosesseissa, kuten TSV, HBM.

3)Anodinen sidoskäytetään näyttöpaneeleissa ja MEMS:issä.

2. Suora liimaus välikerroksella

1)Lasitahnan liimauskäytetään näyttöpaneeleissa ja MEMS:issä.

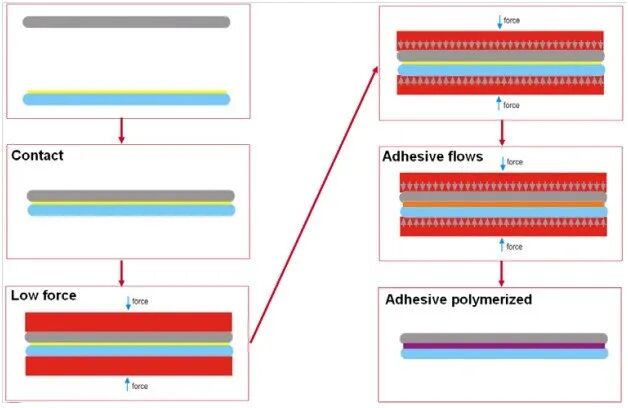

2)Liima liimauskäytetään kiekkotason pakkauksessa (MLP).

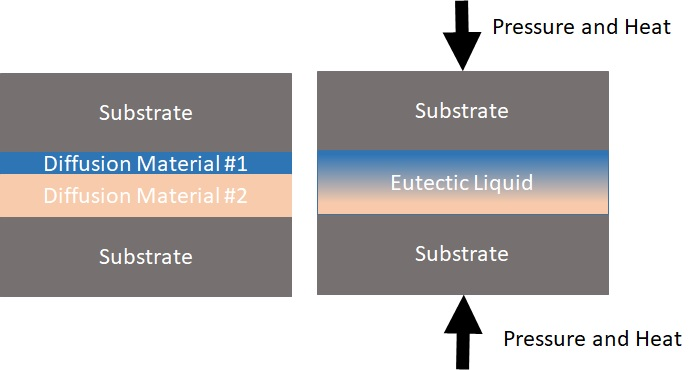

3)Eutektinen sidoskäytetään MEMS-pakkauksissa ja optoelektronisissa laitteissa.

4)Lasitahnan liimauskäytetään WLP:ssä ja mikrobump bondingissa.

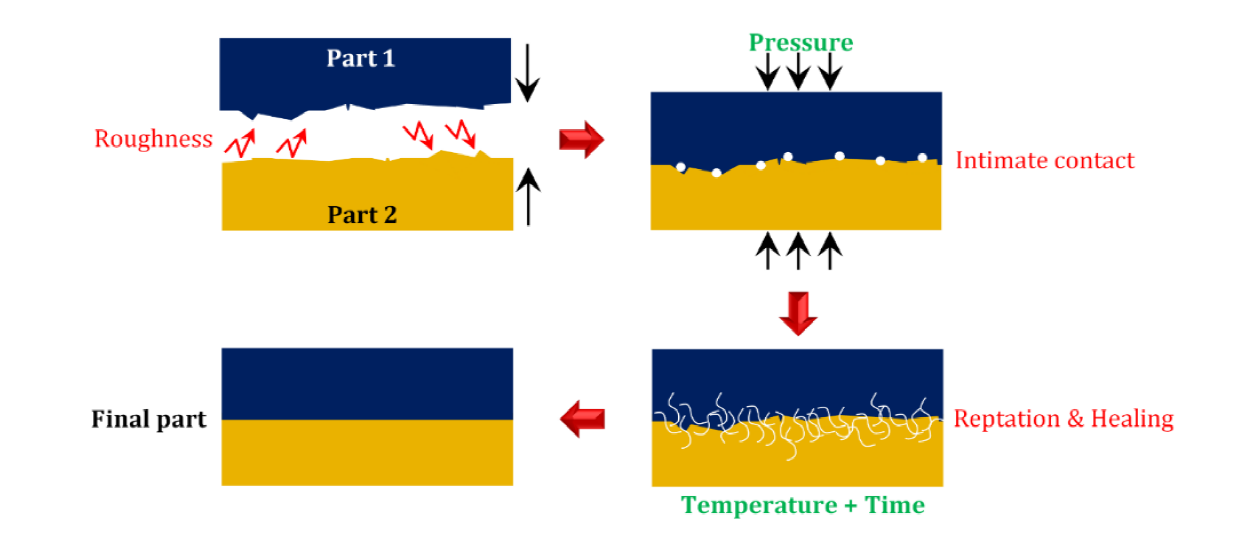

5)Metallin lämpöpuristusliitoskäytetään HBM-pinoamisessa, COWOS:ssa, FO-WLP:ssä.
